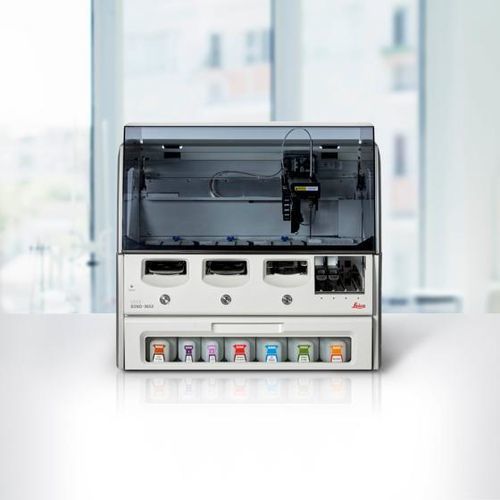

Sistema de preparación de muestras totalmente automatizado BOND-MAX

para inmunohistoquímicade laboratoriohibridación in situ

Overview
El BOND-MAX es un sistema de tinción IHC/ISH totalmente automatizado de sobremesa, diseñado para laboratorios de patología e investigación que requieren alto rendimiento con un tamaño reducido. La arquitectura de tres bandejas independientes ofrece un tiempo de ciclo constante de 3,5 horas y el sistema de aplicación de reactivos Covertile permite dispensación en bajo volumen, protegiendo el tejido y reduciendo el desperdicio. El equipo admite menús completos de reactivos y conectividad escalable para la integración del flujo de trabajo del laboratorio.

Key Product Features

• Estación de tinción IHC/ISH automatizada de sobremesa optimizada para laboratorios con espacio limitado.
• Arquitectura de tres bandejas con tiempos de ciclo constantes de 3,5 horas para una programación predecible.
• Bandejas independientes que permiten cargar portaobjetos y acceso bajo demanda durante la ejecución.
• Alojamiento de hasta 29 anticuerpos (con detección cargada) y posibilidad de intercambio en caliente sin interrumpir la tinción.
• El sistema BOND Covertile soporta volúmenes de tinción de 100 µL y 150 µL para una aplicación suave y de bajo consumo de reactivo.
• Botellas de reactivo transparentes para comprobación visual de capacidad y acceso continuo a kits de detección, anticuerpos y sondas.
• Interfaz de usuario visual y orientada a tareas para agilizar el flujo de trabajo del operador.
• El sensor de nivel de líquido BOND mide el volumen de reactivo antes de la dispensación para garantizar ciclos completos.
• Integración escalable con BOND-ADVANCE y LIS para la gestión en red de instrumentos y celdas de trabajo configurables.

Notes on Usage
Diseñado para aumentar el rendimiento de portaobjetos minimizando la huella en banco. La entrega de bajo volumen del sistema Covertile reduce el consumo de reactivos y preserva la morfología tisular. El sistema de tres bandejas admite flujos mixtos (por lotes y a demanda) y ofrece flexibilidad operativa para aplicaciones diagnósticas y de investigación.

Available Documentation (selected)

• Folleto - BOND-MAX (PDF)
• Declaración de conformidad para BOND-MAX (IVDR, PDF)

Videos (selected)

• Covertile System – Demostración virtual de aplicación de reactivos (video)

Technical specifications

• Dimensiones (An x Al x F): 760 mm x 703 mm x 800 mm (29,9 in x 27,6 in x 31,5 in)
• Peso (seco): 120 kg (265 lbs)
• Capacidad de portaobjetos: 30 (3 bandejas de 10 portaobjetos; bandejas reemplazables continuamente)
• Número de contenedores de reactivo: 36
• Volumen de tinción: 100 µL y 150 µL
• Capacidad de contenedores de reactivo: 7 mL y 30 mL
• Capacidad contenedor de titulación: 6 mL
• Capacidad reactivos a granel: 1 L o 2 L
• Capacidad contenedor residuos peligrosos: 2 L
• Capacidad contenedor residuos estándar: 9 L
• Tensión de alimentación: 90 V a 264 V (nominal 100 V a 240 V)
• Consumo de energía: 1000 VA
• Frecuencia: 50/60 Hz
• Temperatura de funcionamiento: 5°C a 35°C (41°F a 95°F); rendimiento de tinción: 18–26°C (64–79°F)
• Salida máxima de energía de calentamiento: 1200W/1000W
• Humedad de funcionamiento (sin condensación): 30 a 80% HR
• Altitud máxima de funcionamiento: 0 a 1600 m (5250 ft)
• Nivel de presión sonora (a 1 m): < 85 dBA máximo; < 65 dBA en funcionamiento normal
• Portaobjetos aceptados: ancho 24,64–26,0 mm; largo 74,9–76,0 mm; espesor 0,8–1,3 mm (vidrio, ISO 8037/1)
• Área de etiqueta de la lámina: ancho 24,64–26,0 mm; largo 16,9–21,0 mm
• Transporte y almacenamiento (embalado): temperatura de almacenamiento -20 a 55°C; humedad < 80% HR; compatible con transporte por carretera y aéreo
