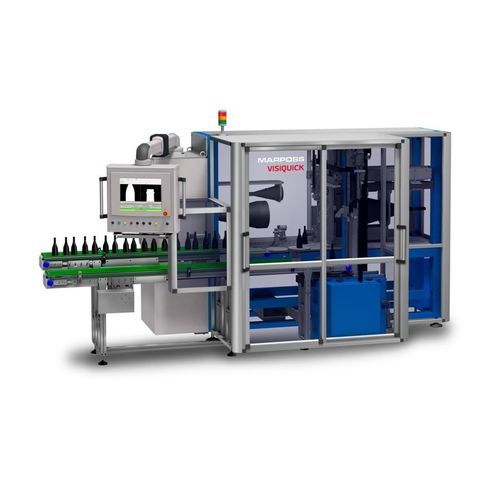

Sistema de inspección óptica VISIQUICK™

automatizadacontrolada por PCcontrolada por ordenador

Resumen del producto
VisiQuick™ es un sistema de inspección flexible diseñado para controles dimensionales y geométricos, por muestreo, de una amplia gama de envases de vidrio de distintos tamaños, formas y colores. Puede instalarse en laboratorio o junto a la línea de producción (cold end).

Descripción

• VisiQuick™ incluye una o varias estaciones de medida modulares configurables según la aplicación.
• Estación de medida de dimensiones externas: una o dos cámaras de alta resolución con objetivo telecéntrico e iluminador colimado para medir características externas como altura total, verticalidad, cuello doblado, paralelismo de boca, parámetros del cuerpo (diámetro, lados largos/cortos y diagonal en envases no redondos, altura a un diámetro dado, etc.) y parámetros de acabado en cualquier tipo de tapón/terminación (diámetros, alturas, ángulos, radios, etc.).
• Estación de medida de diámetro interior y perfil: palpador de alzado rotativo/traslante para la medición dinámica del diámetro interior de la boca y su perfil.
• Estación de peso y push-up: balanza industrial y sensor ultrasónico integrados en la misma estación.
• Estación de espesor de pared: basada en tecnología confocal cromática para el mapeo local del espesor de pared.
• Estación de medida del perfil del área de etiquetado (solicitud de patente en trámite): sistema óptico para detectar y medir hundimientos y abultamientos en el área de etiquetado.

Beneficios

• Estructura mecánica robusta: bastidor de acero (sin perfiles de aluminio) que garantiza estabilidad y repetibilidad en las mediciones.
• Flexibilidad: no se requieren reequipos en transportadores, pick & place o estaciones de medida al cambiar el tipo de envase.
• Modularidad y posibilidad de ampliación: se pueden añadir estaciones adicionales como actualización.
• Soluciones personalizables: niveles de personalización según los requisitos del cliente.
• Amplia biblioteca de algoritmos de medida: algoritmos existentes y posibilidad de desarrollo a medida.
• Preparado para Industria 4.0: compatibilidad total con sistemas de monitorización de producción y datos.
• HMI intuitiva: software en PC industrial que ofrece una interfaz clara y sencilla.

Características / Especificaciones técnicas

• Dimensiones medibles de envases: altura total ≤ 435 mm; diámetro del cuerpo o diagonal ≤ 190 mm.
• Diámetro interior: de 13 a 50 mm (profundidad de medición hasta 100 mm desde la parte superior). Otras franjas bajo pedido.
• Push-up: ≤ 60 mm.
• Peso: ≤ 2 Kg.
• Espesor de pared: ≤ 8 mm.
• Perfil zona de etiquetado: altura de inspección ≤ 200 mm.
• Rendimiento: según modelo y configuración de estaciones; hasta 120 envases/hora.
• Repetibilidad sobre patrón: < 0,01 mm.
• Precisión: < 10% de la tolerancia.
