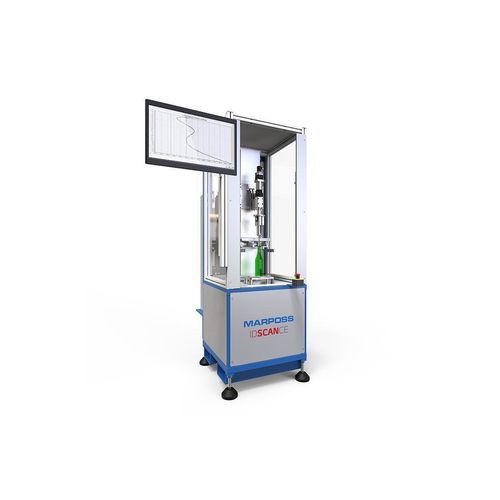

Sistema de inspección semiautomática ID SCAN™

de botellasautónoma

Resumen del producto
ID SCAN™ es un banco semiautomático para medir, de forma automática y sin reacondicionamiento mecánico, el diámetro del orificio y el perfil interno de botellas de vidrio por muestreo.

Versiones

• ID SCAN™ CE: para uso en el cold-end, en el laboratorio de QC o en producción.
• ID SCAN™ HE: para uso en el hot-end, antes del recocido; incluye características adicionales para soportar condiciones de hot-end y permitir la medición de botellas de vidrio no templadas.

Descripción
La botella se carga manualmente y el ciclo de medición se gestiona de forma totalmente automática. Las mediciones se realizan mediante una sonda táctil de contacto único montada sobre una etapa giratoria con movimiento vertical.

Características medibles

• Diámetro de orificio en una o varias profundidades programables (sin límite en el número de diámetros a medir).
• Perfil interno en dirección vertical con representación gráfica.

Beneficios

• Preciso: utilización de una sonda táctil de contacto único para mediciones de alta precisión.
• Completo: mide diámetros a distintas profundidades y ofrece una representación visual de la forma real del orificio; proporciona un gráfico de la variación de diámetro en el área escaneada.
• Flexible: no requiere reacondicionamiento mecánico entre artículos.
• Compatible con MES: integración con sistemas de ejecución de manufactura (p. ej. Vertech SIL™ y otros). ID SCAN™ recibe del MES los datos de receta del artículo y envía automáticamente los resultados de medición relacionados con el molde; no se requiere programación por parte del operario en ID SCAN™.
• Fácil de usar.

Especificaciones técnicas

• Alimentación: 220 - 240 V AC
• Dimensiones máximas de los recipientes medibles: Altura 70 - 435 mm; Diámetro externo del cuerpo (o diagonal para recipientes no redondos) ≤ 190 mm
• Rango de diámetros de orificio y perfil medibles: 13 - 45 mm (profundidad máxima 70 mm)
• Repetibilidad de medida (evaluada sobre el patrón): ≤ ±0,01 mm
• Tiempo de medida: desde 30 s (dependiendo del número de diámetros y perfiles a medir)
• Temperatura ambiente de trabajo: ID SCAN™ CE: < 40°C; ID SCAN™ HE: < 50°C
