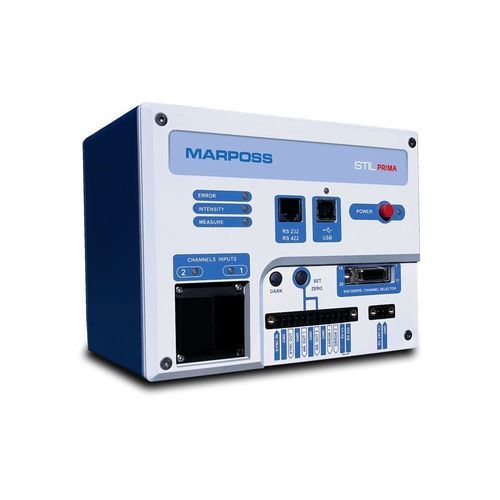

Controlador de proceso CCS SERIES

de laboratoriopara laboratoriospara centro sanitario

Descripción del producto
Los controladores de la serie CCS permiten medidas sin contacto mediante confocal cromático de distancia y espesor con precisión submicrónica en una amplia gama de superficies y materiales, incluidas superficies reflectantes y películas transparentes. La medición de espesor en vidrio o películas se realiza con un único controlador CCS y una cabeza de sensor STIL de alta precisión mediante procesamiento de dos picos. Las frecuencias de medida van desde 100 Hz hasta 10 kHz según el modelo, aptas tanto para integración industrial como para uso en laboratorio.

Ventajas

• Tecnología confocal cromática válida para materiales que reflejan la luz blanca (metal, vidrio, plástico, capas, líquidos).
• Medición sin contacto para evitar daños o contaminación de la pieza.
• Precisión submicrónica adecuada para metrología de precisión.
• Cabezas ópticas STIL intercambiables: series CL-MG, OP, ENDO, EVEREST.
• El controlador almacena hasta 20 tablas de calibración para soportar distintas sondas y configuraciones.
• Disponibilidad de SDK y comandos de protocolo para integración en sistemas de automatización e inspección.
• Medición sincronizada con encoder para adquisiciones dinámicas.
• Múltiples interfaces de comunicación: salidas analógicas, USB, RS232/422.

Aplicaciones

• Inspección de vidrio automotriz y control de calidad.
• Producción y control de envases y recipientes de vidrio.
• Medición de componentes y cubiertas de baterías en vehículos eléctricos.
• Control de espesor roll-to-roll y en procesos web para películas transparentes y opacas (electrónica flexible, películas de baterías).
• Metrología en electrónica y PCBs.
• Inspección de obleas semiconductoras (metrología de wafers).
• Campos de precisión: médico, micromecánica, aeroespacial, relojería, robótica y aplicaciones CCC.

Versiones e integración
Los controladores CCS están disponibles en las series CCS PRIMA y CCS OPTIMA+. CCS PRIMA se ofrece en versiones de uno, dos (multiplexados) y cuatro canales (multiplexados). CCS PRIMA+ proporciona mayor potencia lumínica para aplicaciones exigentes en medición de espesor de vidrio. Para integración OEM, CCS PRIMA también está disponible en versión BOXLESS para incrustar directamente en carcasas personalizadas.

Especificaciones técnicas (tabla)
Model | CCS-Prima | CCS-Prima 2 | CCS-Prima 4 | CCS-Prima+ | CCS-Optima+
Order Code | O8ST10M1001 | O8ST11M1001 | O8ST12M1001 | O8ST13M1009 | O8ST09M2001
Technology | Chromatic Confocal
Source | White LED
Number of channel | 1 | 2 (multiplexed) | 4 (multiplexed) | 1 | 1
Measuring Frequency | From 100 Hz to 2000 Hz (PRIMA family) | From 500 Hz to 10000 Hz (OPTIMA+)
Calibration table memory | Up to 20 calibration tables
Distance Measurement | First/Strongest peak detection
Thickness Measurement | 2 peaks detection (thickness via two-peak processing)
Advanced features | AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
Digital Output | RS232, RS422, USB
Synchronization | Trigger in & out
Other Input/Output | 2 analog outputs; encoder input (up to 3)
Fiber connection | E2000/APC
Temperature in use | 5°C - 50°C
Storage temperature | -30°C - 70°C
Relative humidity | 5% - 80% RH without condensation
Protection type | IP20
Compliance | EN 61326-1 (for applicable models)
Power Supply | 24V DC
Maximum/Usual Consumption | 25W / 8W (typical variants) (values vary by model)
Dimensions | 162 mm x 138.1 mm x 111.5 mm
Weight | Typical 1.2 kg (varies by model)

Características / especificaciones técnicas

• Tecnología: Confocal cromático.
• Fuente de luz: LED blanca.
• Canales: 1, 2 (multiplexado), 4 (multiplexado) según el modelo.
• Frecuencia de medida: familia PRIMA 100–2000 Hz; OPTIMA+ hasta 10 000 Hz.
• Memoria de calibración: hasta 20 tablas de calibración seleccionables en el controlador.
• Detección de distancia: primer/pico más fuerte; espesor mediante detección de dos picos.
• Funciones avanzadas: AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
• Interfaces: RS232 / RS422 / USB, 2 salidas analógicas, entradas de encoder (hasta 3), trigger in/out.
• Conexión por fibra óptica: E2000/APC.
• Temperatura de uso: 5°C a 50°C; almacenamiento: −30°C a 70°C.
• Humedad relativa: 5%–80% sin condensación.
• Clase de protección: IP20.
• Conformidad: EN 61326-1 cuando aplique.
• Alimentación: 24 V DC; consumo típico ~8–9 W; máximo hasta ~25 W según el modelo.
• Dimensiones: 162 x 138.1 x 111.5 mm (carcasa del controlador).
• Peso: aprox. 1,2 kg (según modelo).
