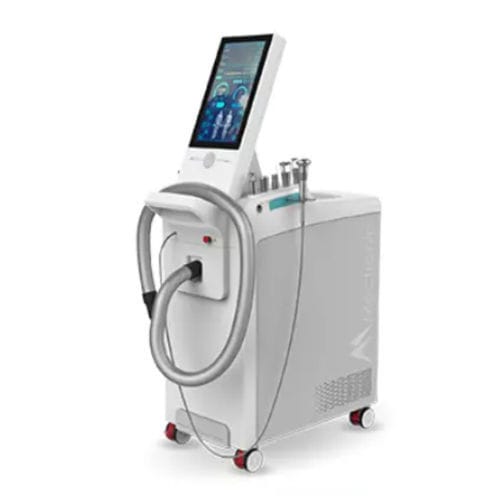

Unidad de termoterapia CHELT

unidad de crioterapiaunidad de terapia con láser de alta potencia

Resumen
El dispositivo CHELT integra cinco tecnologías (aire seco frío, aire seco caliente, terapia láser THEAL, choque térmico y sinergia THEAL-CRIO) con un sistema de control térmico vobulado para aplicar protocolos terapéuticos modularizados y controlados. Está diseñado para proporcionar efectos antiinflamatorios, biorestimulantes y analgésicos, favorecer la relajación muscular y la movilidad articular, acelerar la cicatrización mediante choques térmicos y optimizar la penetración del láser utilizando la crioterapia como portadora.

Tecnologías integradas

• Crioterapia: emisión de aire seco frío hasta -40°C con control térmico vobulado para acciones antiinflamatorias, biorestimulantes y analgésicas.
• Termoterapia: aire seco caliente regulable entre 35°C y 55°C para tratamientos de tejidos profundos, vasodilatación y relajación muscular.
• Choque térmico: generación de choques térmicos rápidos hasta 95°C en menos de un segundo con control térmico tisular para acelerar la cicatrización y potenciar la acción antiinflamatoria.
• Terapia láser THEAL: fototerapia adaptable que combina características de láser de baja energía y de alta intensidad con hasta 8 longitudes de onda y múltiples modos de emisión.
• Sinergia THEAL-CRIO: uso de aire seco frío (-40°C) como portador del haz láser para inducir vasoconstricción superficial y mejorar la penetración del láser para una biomodulación más profunda.

Capacidades láser y modos
Emisión láser de alta intensidad con combinaciones configurables de 4, 6 u 8 longitudes de onda. Modos de emisión: Continuo (CW), Pulso único, Puls1/Puls2/Puls3, E²C (modo estocástico patentado), AntInf, HPM, Dimmer, Burst y Wave Creator. Funciones especiales: Joule Mode, Timer Mode, Trigger Point Mode, Effect Finder, Tissue Target System y Tissue Thermal Control Mode.

Características de las longitudes de onda (resumen)
450 nm | Alta absorción por hemoglobina y melanina; fuerte efecto bactericida; indicado en aplicaciones dentales, quirúrgicas y vasculares superficiales.
650 nm | Absorbido principalmente por melanina; intercambio de energía en superficie efectivo; favorece la cicatrización de heridas, llagas y úlceras.
780 nm | Activa procesos oxidativos de la hemoglobina y acelera la producción de ATP; evidencia de apoyo a la regeneración de tejido nervioso.
810 nm | Favorece la actividad oxidativa ligada a la hemoglobina y apoya la regeneración de tejidos musculares y tendinosos.
905 nm | Absorción por varios cromóforos; aumenta la disponibilidad de oxígeno celular para apoyar la reparación natural.
980 nm | Absorbido principalmente por agua; actúa sobre termo- y mecanorreceptores; en modo E²C contribuye a un efecto analgésico rápido mediante interacción con el sistema nervioso periférico.
1064 nm | Penetración direccional profunda; entrega dosis de energía a lesiones profundas con efecto analgésico y antiinflamatorio.
1210 nm | Alta absorción por agua; convierte la energía en calor y crea gradientes térmicos que estimulan la microcirculación y la oxigenación.

Manipuladores y aplicadores
El sistema dispone de dos manipuladores dedicados: Light Blade (manipulador láser) y Air Blade (para crioterapia, termoterapia y choque térmico). Light Blade es compacta y ergonómica con conexión magnética y 14 aplicadores de auto-reconocimiento (4 con control térmico). Air Blade integra control térmico y comunicación inalámbrica. Amplia gama de aplicadores disponibles: Applicatore PLUS pequeño/grande, aplicadores esféricos, Collimated XP (estándar y con control de temperatura), aplicadores de foco fijo y variable, Aurix para cuerpo y micro Spheric XP.

Gestión de la terapia y usabilidad
MecOS 5.0 con pantalla táctil de 15,6" permite modos predefinidos y personalizados, guardar mezclas de longitudes de onda personalizadas (Lambda Wave Creator), crear y almacenar protocolos personalizados y acceder a una biblioteca de más de 150 protocolos predefinidos. Los protocolos pueden adaptarse por patología, fototipo, edad, somatotipo y puntuación VAS. El modo estocástico E²C y las capacidades PBM están incluidas para optimizar resultados analgésicos y de fotobiomodulación.

Seguridad y control
El control térmico vobulado modula continuamente la salida para mantener la temperatura dentro de umbrales predefinidos; el sistema puede detener la terapia y alertar al operador si se superan umbrales críticos. Adquisición de temperatura frecuente (hasta 20 lecturas por segundo con control vobulado). Control gráfico y acústico de la emisión láser y calibración conforme a CEI EN 60825-1.

Validación científica y características comerciales
CHELT Therapy ha sido objeto de estudios por centros de investigación internacionales e instituciones académicas. La plataforma soporta herramientas de marketing, formación (Mecmedix Advanced Medical Academy), soporte técnico y alianzas con organizaciones académicas y deportivas. Se disponen herramientas de cálculo de ROI y funciones comerciales orientadas a clínicas.

Especificaciones técnicas

• Modelo: CHELT (denominación comercial)
• Variantes disponibles: CHELT F QR 30, CHELT F QS 30, CHELT F EX 50, CHELT F NX 90
• Potencia: 30 W / 50 W / 90 W (hasta 92 W medio según configuración)
• Longitudes de onda: hasta 8 (450, 650, 780, 810, 905, 980, 1064, 1210 nm; según variante)
• Software: Sistema propietario en tiempo real MecOS 5.0
• Luz guía: 650 nm (hasta 3 mW)
• Modos de emisión: CW, Pulso único, Puls1, Puls2, Puls3, E²C, AntInf, HPM, Dimmer, Burst, Wave Creator
• Modo de trabajo: Manual (opciones ScanX automático/manual)
• Modos especiales: Joule Mode, Timer Mode, Trigger Point Mode, Effect Finder, Tissue Target System, Tissue Thermal Control Mode
• Efectos/protocolos: Biostimulante, Antiinflamatorio, Descontracturante, Antiedema, Analgésico; más de 150 protocolos predefinidos; creación de protocolos personalizados
• Pantalla: 15,6" Full HD TFT táctil color
• Alimentación: 230 V - 50 Hz o 110-120 V - 60 Hz
• Absorción: 3500 VA
• Dimensiones: 400 x 823 x 1398 mm
• Peso: 90 kg
• Clase láser: IV
• Divergencia del haz: 25°
• Duración de pulso: 1 - 1000 ms
• Clasificación IP: Equipo IPX0; Manipulador IPX0; Pedal neumático IPX4
• Condiciones de funcionamiento: 10°C ÷ 45°C; 30 ÷ 75% HR no condensante; 700 ÷ 1060 hPa
• Transporte y almacenamiento: -10°C ÷ 55°C; 10 ÷ 100% HR no condensante; 500 ÷ 1060 hPa
• EMP (piel): Emisión máxima permitida sobre la piel 5600 W/m²
• EMP (córnea): Emisión máxima permitida sobre la córnea 9 W/m²
• DNRO (Distancia nominal de riesgo ocular): 13,5 m (50 W); 18 m (90 W)
• Conformidad: IEC/EN 60601-1; IEC 60601-1-2; IEC 60601-2-22
• Certificación: CE0051
• Clasificación de dispositivo médico: Directiva 93/42 IIB
• Garantía: 2 años
