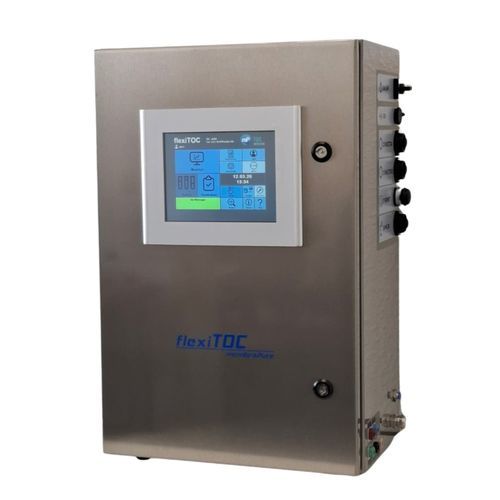

Analizador de TOC para agua ultrapura flexiTOC

para agua puraoxidación ultravioleta

Descripción general
El flexiTOC es un analizador de Carbono Orgánico Total (TOC) de alta sensibilidad diseñado para aplicaciones desde agua de red hasta agua ultrapura. El método analítico se basa en la oxidación completa por UV de los compuestos orgánicos en muestras acuosas a dióxido de carbono (CO2), que se cuantifica mediante un detector NDIR selectivo. El sistema permite funcionamiento sin reactivos para niveles de TOC por debajo de ~2000 ppb y puede trabajar con reactivo (persulfato) para concentraciones de TOC más elevadas o muestras de difícil oxidación.

Capacidades clave

• Análisis TOC de alta sensibilidad desde aguas subterráneas/agua de red hasta agua ultrapura/WFI
• Oxidación UV completa con opción de oxidación asistida por reactivo (persulfato)
• Cuantificación de CO2 mediante detector NDIR para una medida selectiva e independiente de conductividad y temperatura
• Tiempos de análisis cortos y reactor de autolimpieza continuo para evitar contaminación cruzada
• Calibración y pruebas de idoneidad del sistema (SST) realizables por el usuario, conforme a farmacopeas

Especificaciones técnicas principales del sistema

• Método y detección: oxidación UV completa y detección de CO2 por NDIR (configurable con reactivo)
• Volumen de muestra/flujo: bucle de 20 mL (rango bajo), bucle de 5 mL (rango alto)
• Rango de TOC: 2 a 5000 ppb (rango bajo), 15 ppb a 20 ppm (rango alto)
• Normas relacionadas: USP <643>, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR parte 11 (opción de software), IP 45

Diagrama de flujo
El esquema del sistema ilustra el principio de oxidación UV del flexiTOC y la gestión del flujo de gas; se requiere intercambiador de calor y regulador de presión para temperaturas/ presiones de muestra más altas según los requisitos técnicos.

Opciones y funciones

• Modo Multilínea: flexiTOC pro ofrece 4 entradas y una actualización para medir hasta 3 bucles de forma secuencial con duraciones de intervalo configurables
• Modo muestra: secuencia de medición de muestras fuera de línea configurable para muestras separadas
• Mejora de hardware: geometría optimizada del reactor UV y flujo de gas armonizado con monitorización continua
• Control del flujo de muestra: alarma si el flujo de entrada = 0 (con sensor de presión)
• Exportación de datos: exportación de datos de medida a almacenamiento externo en varios formatos; almacenamiento en la nube vía conexión de red disponible
• Intercambiador de calor y regulador de presión: intercambiador requerido por encima de 50 °C; transductor de presión requerido si la presión de entrada del medio supera 0,5 bar
• Estado del sistema: el software ofrece una visión detallada de las horas de funcionamiento de sensores, bomba y lámpara UV
• Protección IP54 para pantalla y ventilador como estándar
• Opciones de calibración y verificación del sistema: determinación de blanco de reactivo/agua, calibración multipunto con dilución de estándar interno, función SST (rango bajo)
• Opción de software 21 CFR parte 11 disponible para aplicaciones farmacéuticas

Especificaciones técnicas (tabla)
Método & detección: oxidación UV (completa) y NDIR (oxidación mejorada; configurable con reactivo)
Volumen de muestra: bucle 20 mL (rango bajo), bucle 5 mL (rango alto)
Período de medida: 6 a 15 min
Rango de medida: 2 a 5000 ppb (rango bajo), 15 ppb a 20 ppm (rango alto)
Precisión de detección: ~3 ppb o 2 % (el mayor de ambos)
Puertos: 2 para muestras | 1 para reactivo (estándar); 1 para muestra, 3 para SST (rango bajo)
Normas: USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, 21 CFR parte 11, IP 45
Parámetros ambientales: humedad relativa 10 a 95 %; temperatura 10 a 45 °C
Interfaces: analógico (4 - 20 mA) según Namur NE43
Dimensiones, peso, alimentación: 400 x 300 x 600 mm; 24 kg; 110 - 230 V, 50 Hz; 70 a 105 W

Requisitos del medio (tabla)
Tipo de medio de muestra: desde agua subterránea hasta agua ultrapura (no apto para aguas residuales o sólidos)
Temperatura de muestra: 10 a 50 °C
Presión de entrada: < 1,5 bar (si > 0,5 bar se necesita reductor de presión para algunas configuraciones)
Gas comprimido: aire, oxígeno, nitrógeno — libres de dióxido de carbono
Presión de entrada del gas: nitrógeno 1 a 1,5 bar | oxígeno 3,5 a 5 bar

Características / especificaciones técnicas

• Método & detección: oxidación UV completa con detección de CO2 por NDIR
• Tiempos de medida: 6–15 minutos (intervalos configurables por el usuario; intervalo de muestra 5–10 min con posibles interrupciones hasta 24 h)
• Volumen de muestra: 5 mL (rango alto), 20 mL (rango bajo)
• Rangos de medida TOC: 2 ppb – 5000 ppb (rango bajo); 15 ppb – 20 ppm (rango alto); hasta 100 ppm en modo de dilución
• Precisión de detección: < 500 ppb ± 5 ppb; > 500 ppb ± 1 % (modo no diluido); típ. ~3 ppb o 2 % según el mayor
• Puertos y E/S: analógico 4–20 mA (Namur NE43) y puertos múltiples para muestra/reactivo/SST
• Conformidad: USP, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR parte 11 (opción de software), IP 45
• Condiciones ambientales: 10–45 °C, HR 10–95 %
• Gas portador/utilitario: N2, O2 o aire comprimido sin CO2; presión 1–4 bar; consumo aprox. 12 L/h
• Mecánica & eléctrica: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W
• Protección: IP54 para pantalla y ventilador
• Consumibles & mantenimiento: soluciones de calibración, reemplazo de tubería de bomba en intervalos, reemplazo del reactor UV al final de su vida útil seguido de calibración
