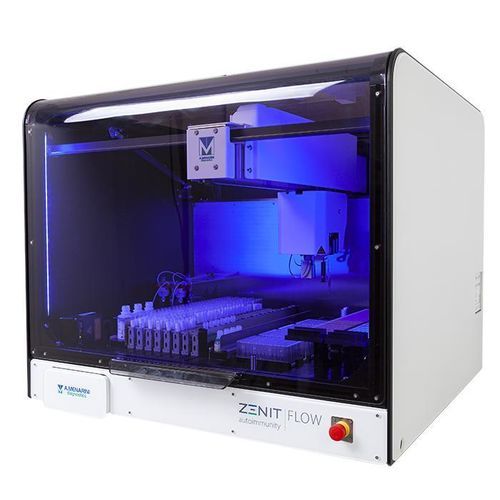

Sistema de preparación de muestras automatizado Zenit Flow

por diluciónde titulaciónde lavado

Resumen del productoZenit Flow es un procesador automatizado de portaobjetos para inmunofluorescencia indirecta (IIF) pensado para flujos de trabajo de laboratorio: dilución de muestras, dispensado, lavado y montaje de cubreobjetos para obtener portaobjetos listos para su análisis.

Capacidad del sistema

• Hasta 240 muestras: 8 × racks de 30 tubos
• Hasta 30 portaobjetos: 2 × racks de 15 portaobjetos
• Hasta 384 pocillos para dilución y titulación: 4 × placas de 96 pocillos (volumen 1,2 mL)

Rendimiento escalable

• ~1 h para 5 × portaobjetos de 12 pocillos
• ~2,5 h para 15 × portaobjetos de 12 pocillos
• ~5 h para 30 × portaobjetos de 12 pocillos

Flujo de trabajo optimizado

• Prediluciones automáticas desde diferentes tubos primarios en la misma sesión analítica
• Tres sondas: dos agujas de dispensado de precisión y una aguja de aspiración para acelerar la preparación
• Los portaobjetos quedan completamente montados al finalizar el proceso, incluyendo la adición de medio y el cubreobjetos
• Configuración abierta para múltiples ensayos IIF
• Cálculo automático del consumo de reactivos
• Lectores de códigos de barras 1D y 2D integrados para trazabilidad de reactivos y muestras

Resultados estandarizados

• Dispensado de alta precisión
  • Sensor capacitivo de nivel para detección fiable
  • Rango de volumen de pipeteo: 5 μl – 1000 μl
• Fase de lavado estandarizada
  • Canales separados para dispensado y aspiración
  • Dos modos de lavado para células y tejidos: multi-drop o flujo continuo
• Control de arrastre
  • Agujas metálicas (sin recubrimiento), lavables interna y externamente

Modularidad

• Un único puesto PC puede gestionar Zenit Flow y Zenit Fast
• Varias unidades Zenit pueden conectarse a un mismo PC para control centralizado
• Middleware ZENIT Hub para trazabilidad completa y conexión bidireccional con el LIS
• El rendimiento se puede ampliar según las necesidades del laboratorio

Zenit Flow + Zenit FastZenit Flow está diseñado para trabajar en paralelo con Zenit Fast para aumentar la productividad: el procesamiento y el escaneado de portaobjetos pueden realizarse en paralelo sin tiempo de espera, incrementando el rendimiento global.

Multimedia

• Video del producto disponible (id de video presente en la página)

Especificaciones técnicas

• Bombas: 1 bomba peristáltica; 2 bombas de aspiración; 2 jeringas 1,25 mL
• Trazabilidad: Muestras — lector de código de barras lineal con ajuste de focal; Portaobjetos — Data Matrix, Aztec Code, Han Xin, Micro QR, QR Code
• Capacidad portaobjetos: Hasta 30 portaobjetos (2 × racks de 15)
• Capacidad de muestras: Hasta 240 muestras (8 × racks de 30 tubos)
• Cubetas de dilución: 384 (4 × bloques de 96 pocillos, 1,2 mL)
• Sondas: 3 (2 agujas de dispensado de precisión + 1 aguja de aspiración)
• Lavado de portaobjetos: Flujo continuo o multi-drop
• Detección de líquido: Sensor capacitivo de nivel
• Rango de pipeteo: 5 μl – 1000 μl
• Tanques externos (con sensores): 2 × 5 L buffers, 1 × 5 L wash, 1 × 5 L waste
• Controles: Hasta 20 viales
• Posiciones para diluyente: Hasta 10
• Posiciones para reactivos: Hasta 17 (conjugados y medios de montaje)
• Dispensadores de cubreobjetos: 2 × hasta 30 cubreobjetos cada uno (24 × 60 × 0,1 mm y 24 × 64 × 0,1 mm)
• Entorno (operación): Temperatura 15–35 °C; Humedad 35%–80% sin condensación
• Alimentación: AC 100–240 V, 50/60 Hz; Consumo máximo 150 VA
• Emisiones acústicas: <63 dB (1 m); <72 dB (alarma)
• Altitud operativa: <2000 m
• Dimensiones dispositivo (A × H × P): 88 cm × 74 cm × 84 cm; Peso del dispositivo: 100 kg
• Tamaño embalaje (A × H × P): 99 cm × 96 cm × 94 cm; Peso en caja: 160 kg
• Transporte/almacenamiento: Temperatura 0–55 °C; Humedad 20%–85% HR (sin condensación ni escarcha)
