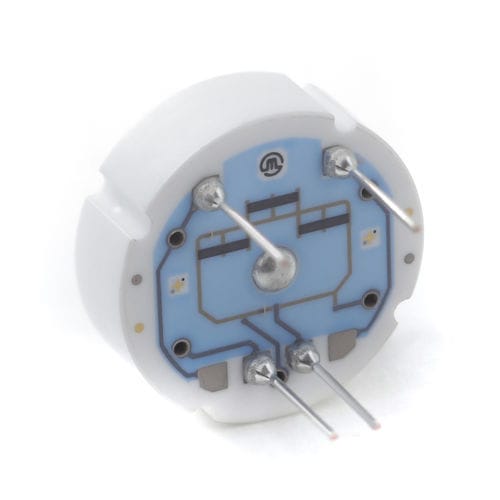

Sensor de presión ME504

para el sector médico

Sensor de presión de montaje empotrado, mV/V Sensores de presión piezoresistivos de montaje empotrado Metallux me504 para la medición de la presión manométrica, absoluta o sellada. Sensores de presión diferencial compensada mV/V de alta fiabilidad. Para una fácil integración en la placa de circuito impreso. Los sensores de presión Metallux ME504 están fabricados con una placa base de cerámica y un diafragma enrasado y funcionan siguiendo el principio piezoresistivo. El puente de Wheatstone está serigrafiado en una de las caras del diafragma cerámico enrasado que, a su vez, está pegado al cuerpo del sensor. El puente está orientado hacia el interior, donde se realiza una cavidad, por lo que la cara opuesta del diafragma puede estar expuesta directamente al medio que se desea medir. Debido a la excelente resistencia química de la cerámica Al2O3 (gases agresivos, la mayoría de los disolventes y ácidos, etc.), normalmente no se requiere ninguna protección adicional. En el cuerpo del sensor, la disposición está optimizada para permitir un fácil montaje de la placa de circuito impreso de acondicionamiento de señal cuando se solicite. Los sensores Metallux ME504 se compensan térmicamente mediante resistencias PTC ajustables por láser y el uso de cerámica garantiza una alta linealidad en todo el rango de medición, reduciendo al mínimo los efectos de la histéresis.
