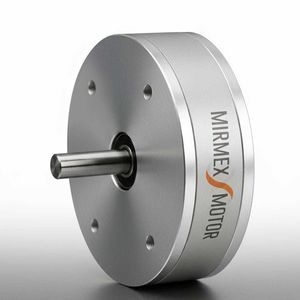

Micromotor industrial BLDC

con brushless DCeléctrico sin cepillode alta velocidad

Resumen

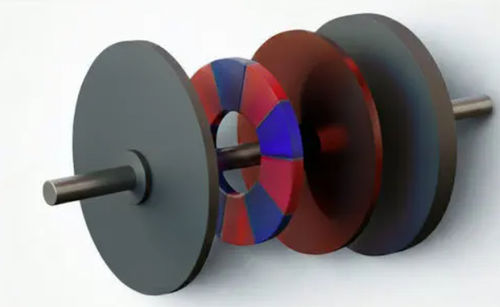

La tecnología de Mirmex permite diseñar micromotores BLDC de flujo axial a medida eliminando los bobinados convencionales de alambre de cobre. Combinado con herramientas de modelado y optimización, este enfoque admite arquitecturas axiales y radiales, topologías avanzadas de múltiples espacios de aire y variantes con cero cogging para ajustarse a las restricciones de diseño.

Diseño y aspectos tecnológicos

• Cero bobinados de alambre de cobre: método de bobinado de estator innovador que elimina las limitaciones del bobinado tradicional.
• Topologías de bobinado de estator patentadas que permiten patrones de bobina inalcanzables con bobinado por hilo.

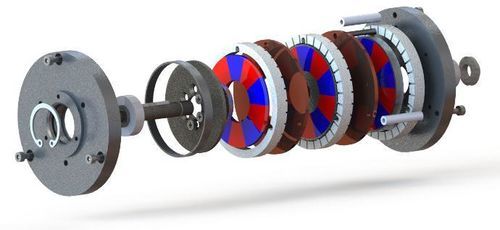

• Compatibilidad con arquitecturas avanzadas, incluidos multi‑espacios de aire y variantes sin cogging.
• Modelado y optimización del motor para maximizar el rendimiento electromagnético según la aplicación.

Rangos de rendimiento (métricas clave)
Diámetro [mm] : 12 - 300
Espesor [mm] : 4 - 60
Potencia (hasta) [W] : 3000
Par (hasta) [Nm] : 2
Velocidad (hasta) [rpm] : 50 000

Beneficios

• Más compacto: hasta un 50% más pequeño con igual rendimiento frente a soluciones convencionales.
• Mejor densidad de rendimiento gracias a un mayor factor de llenado de cobre.
• Hecho a medida: libertad total de diseño (diámetro, longitud, velocidad, tensión) para cumplir las restricciones de la aplicación.
• Prototipado más rápido y coste de prototipo reducido (fabricación de prototipos declarada ~10x más rápida).
• Menor uso de materiales y demanda energética (reducción de materias primas hasta ~45%).
• Mejor comportamiento térmico: mayor factor de llenado y balance de pérdidas que reducen las pérdidas térmicas.
• Resistente al ambiente: diseñado para operar en condiciones severas (variaciones de temperatura, detergentes, atmósferas corrosivas, ambientes polvorientos).

Características únicas

• Topologías de bobinado únicas que proporcionan un rendimiento electromagnético y eficiencia superiores.
• Capacidad para suministrar motores axiales y radiales, variantes mono y multi‑espacio de aire, con recomendación según la aplicación.
• Opciones avanzadas multi‑espacio de aire y variantes sin cogging disponibles para requisitos de precisión.

Ejemplos de aplicación
Volante de inercia espacial
Diámetro: 140 mm
Longitud: 18 mm
Velocidad: 1000 rpm
Potencia: 30 W
Par: 300 mNm
Eficiencia: 90%

• Diseño ultraligero que permite reducir el peso del sistema manteniendo la prestación requerida.
• Inercia y par optimizados para una mayor eficiencia del equipo.

Prótesis activas de brazos y piernas
Diámetro: 40 mm
Longitud: 10 mm
Velocidad: 12.000 rpm
Potencia: 36 W
Par: 30 mNm
Eficiencia: 94%

• Topología de bobinado específica para una respuesta dinámica y eficiencia ajustadas.
• Diseño extremadamente compacto que facilita la integración en sistemas protésicos.
• Opciones a medida para cumplir restricciones dimensionales y de rendimiento de forma rentable.

Flujo de gestión del proyecto

• Alcance y modelado
• Prototipado
• Pruebas y ajustes
• Producción en masa

Notas
Las topologías avanzadas (incluidos multi‑espacios de aire) pueden implementarse con cero cogging en variantes seleccionadas. Mirmex apoya la selección entre arquitecturas radiales y axiales para recomendar la solución óptima según las restricciones de diseño.

Especificaciones técnicas / Características

• Tecnología: micromotores BLDC de flujo axial con topologías de bobinado de estator patentadas (sin bobinados convencionales de alambre de cobre).
• Rango de diámetro: 12 - 300 mm.
• Rango de espesor: 4 - 60 mm.
• Potencia máxima: hasta 3000 W.
• Par máximo: hasta 2 Nm.
• Velocidad máxima: hasta 50 000 rpm.
• Reivindicaciones de rendimiento: hasta 50% menos de tamaño frente a competidores a igual rendimiento; factor de llenado de cobre superior; mejor comportamiento térmico.
• Fabricación: diseños a medida, prototipado acelerado (declarado ~10x más rápido).
• Durabilidad: diseñado para ambientes severos (variaciones de temperatura, detergentes, atmósferas corrosivas, polvo).
• Opciones de topología: diseños mono y multi‑espacio de aire, variantes sin cogging, topologías de bobinado únicas.
