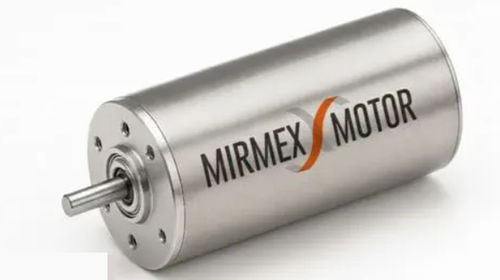

Micromotor médico

quirúrgicoindustrialeléctrico sin cepillo

Resumen
Mirmex desarrolla micromotores BLDC sin ranuras (slotless) de flujo radial con topologías de bobinado impresas que eliminan las limitaciones de los devanados de hilo convencionales. Este enfoque permite cogging cercano a cero, mayor factor de llenado de cobre y motores compactos de alto rendimiento para aplicaciones industriales y médicas exigentes.

Declaración clave del producto
Los micromotores BLDC slotless de Mirmex permiten geometrías y parámetros eléctricos configurables (diámetro, longitud, velocidad, tensión) y ofrecen rendimiento reproducible gracias a las fibras de cobre impresas y al equilibrio térmico avanzado.

Rangos de rendimiento
Diámetro: 1,5 - 85 mm
Longitud: 2 - 120 mm
Potencia (máx): 1000 W
Par (máx): 500 mNm
Velocidad (máx): 120.000 rpm

Ventajas y características

• Huella compacta — hasta 50% más pequeño a rendimiento equivalente por mayor factor de empaquetamiento.
• Alta densidad de rendimiento — mejor factor de llenado de cobre para mayor potencia por volumen.
• Personalizable — libertad de diseño en diámetro, longitud, velocidad, tensión y topología de bobinado.
• Prototipado rápido — reducción significativa en tiempo y coste de iteraciones.
• Rendimiento consistente — repetibilidad a nivel de fibras de cobre impresas.
• Mejor comportamiento térmico — pérdidas equilibradas y mayor factor de llenado reducen puntos calientes.
• Eficiencia de material — menor consumo de materia prima (hasta 45%) y reducción de consumo energético.
• Topologías de bobina únicas — los bobinados impresos permiten geometrías inalcanzables con el devanado tradicional.
• Capacidad autoclavable — diseñado para soportar cientos de ciclos de autoclave en entornos estériles o agresivos.

Ejemplos de aplicación
Motorizar herramientas médicas
Diámetro: 18,5 mm
Longitud: 37 mm
Velocidad: 80.000 rpm
Potencia: 75 W
Par: 10 mNm
Eficiencia: 93%
Características clave

• Optimizado térmicamente para tiempos de funcionamiento prolongados antes del sobrecalentamiento.
• Más compacto y ligero — facilita la integración en piezas de mano.
• Mayor densidad de par para tareas quirúrgicas exigentes.

Actuadores para equipo espacial
Diámetro: 20 mm
Longitud: 32 mm
Velocidad: 10.000 rpm
Potencia: 100 W
Par: 100 mNm
Características clave

• Par elevado que permite diseños de transmisión simplificados y operación segura.
• Baja masa para reducir el peso total del sistema.
• Precisión y robustez para mayor durabilidad y eficacia.

Actuador para cobot
Diámetro: 43 mm
Longitud: 30 mm
Velocidad: 1.500 rpm
Potencia: 30 W
Par: 190 mNm
Características clave

• Respuesta dinámica para mejorar tiempos de ciclo y capacidad de reacción.
• Tamaño reducido para facilitar la integración en equipos compactos.
• Cero cogging y capacidad de conducción lineal para movimiento preciso.

Flujo de desarrollo del motor

• Alcance y modelado
• Prototipado
• Pruebas y afinado
• Producción en serie

Especificaciones técnicas

• Tecnología: micromotores BLDC brushless slotless de flujo radial con topologías de bobinado impresas.
• Cero cogging (par de cogging muy bajo o nulo).
• Rango de diámetro: 1,5 mm a 85 mm.
• Rango de longitud: 2 mm a 120 mm.
• Potencia: hasta 1000 W.
• Par: hasta 500 mNm.
• Velocidad: hasta 120.000 rpm.
• Alto factor de llenado de cobre para mejor densidad de rendimiento.
• Diseñado para mejor gestión térmica y reducción de pérdidas térmicas.
• Capacidad de operación autoclavable (cientos de ciclos) para entornos estériles/agresivos.
• Parámetros personalizables: diámetro, longitud, velocidad, tensión y topología.
