Motor para instrumental quirúrgico

para equipamiento médicopara la industria médicabrushless

Resumen

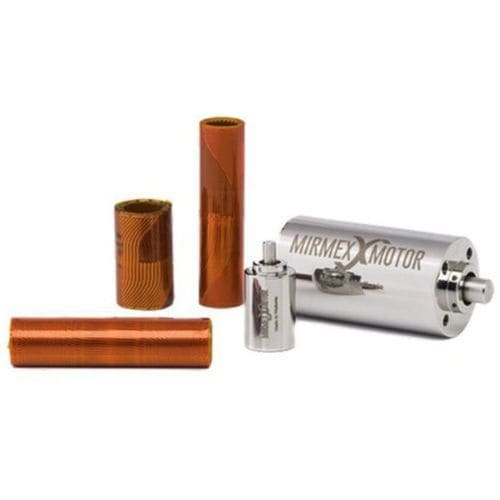

La tecnología Mirmex reinventa los micromotores BLDC de flujo radial al eliminar los devanados de hilo de cobre convencionales mediante topologías de bobinado impresas y sin ranuras. El resultado es una familia compacta y personalizada de micromotores con ausencia de cogging y mejor eficiencia térmica y de materiales.

Puntos destacados

• Micromotores BLDC sin ranuras con topologías de bobinado impresas (sin devanados de hilo convencionales).
• Ausencia de cogging para una conducción lineal y precisa.

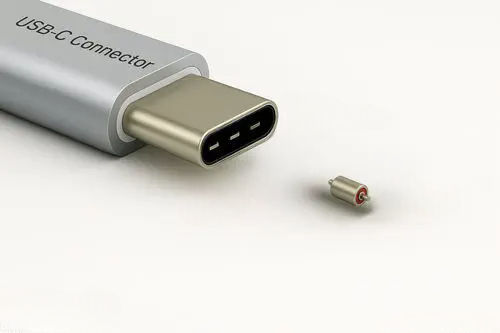

• Hasta un 50 % más pequeños para un rendimiento equivalente frente a competidores.
• Mayor factor de relleno de cobre que aporta mayor densidad de rendimiento.
• Mejor comportamiento térmico, reduciendo pérdidas térmicas y por corrientes de Foucault.
• Personalizables: diámetro, longitud, velocidad, tensión y topología totalmente adaptables.
• Diseño autoclavable para cientos de ciclos de esterilización; adecuado para entornos exigentes.

Rango de prestaciones
Diámetro: 1,5 - 85 mm
Longitud: 2 - 120 mm
Potencia (máx.): 1000 W
Par (máx.): 500 mNm
Velocidad (máx.): 120 000 rpm

Ejemplos de aplicación
Motorización de herramientas eléctricas médicas
Diámetro: 18,5 mm
Longitud: 37 mm
Velocidad: 80 000 rpm
Potencia: 75 W
Par: 10 mNm
Eficiencia: 93%

• Características clave: optimizado térmicamente (mayor tiempo de funcionamiento antes de sobrecalentamiento), más compacto y ligero (integración más sencilla en piezas de mano), mayor par para cirugías óseas exigentes.

Actuadores para equipos espaciales
Diámetro: 20 mm
Longitud: 32 mm
Velocidad: 10 000 rpm
Potencia: 100 W
Par: 100 mNm

• Características clave: alto par para operación segura y cajas de engranajes simplificadas, menor peso, robustez y precisión para mayor durabilidad.

Actuador para cobot
Diámetro: 43 mm
Longitud: 30 mm
Velocidad: 1 500 rpm
Potencia: 30 W
Par: 190 mNm

• Características clave: mayor dinámica y reactividad, menor tamaño para integración compacta, ausencia de cogging y conducción lineal para movimientos precisos.

Beneficios adicionales

• Prototipado sencillo y fabricación personalizada más rápida y económica.
• Rendimientos consistentes y alta repetibilidad hasta cada fibra de cobre.
• Concepto más sostenible: reducción de materia prima (hasta <45 %) y menor consumo energético.
• Topologías de bobinas/enrollados únicas, inalcanzables con métodos convencionales de bobinado con hilo.

Especificaciones técnicas

• Familia de producto: micromotores BLDC de flujo radial con bobinados impresos/sin ranuras.
• Rango de diámetros: 1,5 mm a 85 mm.
• Rango de longitudes: 2 mm a 120 mm.
• Potencia máxima: hasta 1000 W (según configuración).
• Par máximo: hasta 500 mNm (según configuración).
• Velocidad máxima: hasta 120 000 rpm (según configuración).
• Topología sin cogging para un comportamiento de par/velocidad suave y lineal.
• Mayor factor de llenado de cobre para mayor densidad de rendimiento.
• Diseños optimizados térmicamente para reducir pérdidas térmicas y por corrientes de Foucault.
• Autoclavable para cientos de ciclos de esterilización; apto para entornos médicos y exigentes.
• Dimensiones y parámetros electromecánicos totalmente personalizables por aplicación.
