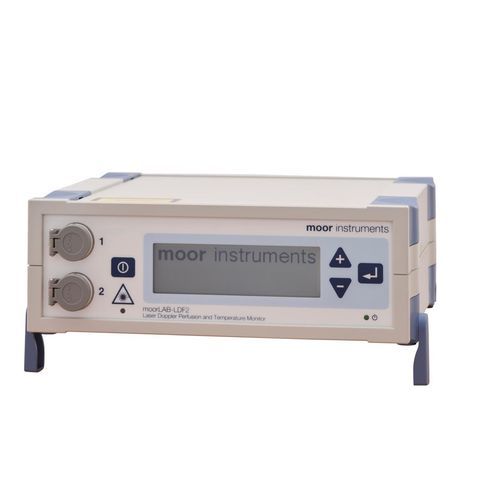

Monitor de paciente con láser Doppler MOORLAB-LDF

de mesaTEMPde flujo sanguíneo

Resumen
El moorLAB-LDF es un monitor por láser Doppler de flujo sanguíneo y temperatura tisular diseñado para la investigación de laboratorio y la enseñanza en ciencias de la vida. Emplea procesamiento digital de señal (DSP) para ofrecer mediciones reproducibles de flujo y concentración y admite configuraciones de uno o dos canales para montajes experimentales flexibles.

Ventajas clave

• Operación seleccionable de uno o dos canales para mediciones comparativas o focalizadas
• Apilado compacto para expansión multi-canal y conectividad USB
• Pantalla LCD de alto contraste para visualización clara in situ
• Integración con el software moorLAB-PC para adquisición, almacenamiento y análisis

Uso previsto
Medición simultánea del flujo microcirculatorio (flujo/concentración) y la temperatura tisular en entornos de investigación y educativos. No destinado a uso clínico, diagnóstico o terapéutico en pacientes humanos.

Procesado y rendimiento
Procesamiento avanzado de señales de flujo y concentración con ajustes de filtro pasa-bajas seleccionables por software. Banda de frecuencia 20 Hz–22 kHz; frecuencia de muestreo 40 Hz para todos los parámetros. Modo de operación continuo y salidas analógicas BNC para registro externo.

Sondas y tipos de aplicación

• Sondas cutáneas: diseños de doble o múltiples fibras; opciones multifibra para promediar sobre áreas mayores; fijación con soportes o discos adhesivos; sondas combinadas Doppler/temperatura disponibles.
• Sondas con aguja: para mediciones superficiales, intratisulares o de vasos individuales; aptas para tejidos de acceso restringido y micromanipulación; agujas de calibre fino (VP4, VP4s) para inserción más profunda.
• Sondas de bajo perfil: diseñadas para acceso limitado o para minimizar la presión bajo apósitos (ejemplos: sonda disco de titanio, sonda de silicona casi plana).
• Sistemas de fibra única: sonda maestra más puntas de fibra única para estudios animales mínimamente invasivos; puntas recortables o reemplazables.
• Códigos de ejemplo de sondas: LP1, LP1/7, LP1T, LP2, LP7A, LP12, LP14-CBF, LP4s, LP10M100ST, etc.

Limpieza y mantenimiento
Unidad principal: limpiar con un paño humedecido en isopropanol o mezcla isopropanol/agua. Sondas y conectores: limpiar con isopropanol o solución isopropanol/agua. Cabezal y funda de la sonda (excluido el conector): lavar bajo agua corriente, limpiar con detergente neutro/enzimático tibio o sumergir en Cidex OPA hasta 5 minutos (enjuagar después); máximo 5 ciclos de inmersión. Las sondas no son aptas para esterilización.

Aplicaciones típicas y referencias

• Investigación vascular y estudios de microcirculación
• Modelos preclínicos (p. ej. flujo sanguíneo cerebral / modelos MCAO)
• Perfusión cutánea, monitorización de colgajos, estudios de diabetes e inflamación
• Fisiología muscular y estudios de ejercicio, investigación preclínica

Notas
El fabricante puede actualizar las especificaciones sin previo aviso. La selección de sondas y los parámetros de medida deben ajustarse al protocolo experimental y al tejido estudiado.

Especificaciones técnicas

• Salidas analógicas: 0–5 V; conectores BNC; LDF1: 2 salidas; LDF2: 4 salidas
• Dimensiones (An×Al×Pr): 235 × 80 × 200 mm
• Peso: 1,5 kg
• Seguridad eléctrica: Clase I
• Compatibilidad electromagnética: conforme EN 61326-1 (entornos de laboratorio)
• Procesamiento flujo/concentración: banda 20 Hz–22 kHz (±0,3 dB); filtros pasa-bajas seleccionables (autónomo 15 kHz; opciones PC 3/15/22 kHz)
• Clase de láser: Clase 1 (IEC 60825-1:2014)
• Láser: diodo semiconductor 785 nm ±10 nm; potencia máxima ≤1,3 mW por canal; divergencia ≈26°
• Parámetros medidos: flujo 0–1000 PU (±10%); DC 0–1000 AU (±10%); concentración 0–1000 AU (±10%); temperatura 5–50 °C (±0,5 °C)
• Tasa de muestreo: 40 Hz (todos los parámetros)
• Modo de operación: continuo
• Canales de medición: moorLAB-LDF1: 1×flujo, 1×DC/temperatura (seleccionable); moorLAB-LDF2: 2×flujo, 2×DC/temperatura (seleccionable)
• Entorno operativo: uso en laboratorio interior, 15–30 °C, 75–106 kPa, humedad 0–75% sin condensación, altitud máx. 2000 m
• Alimentación: CA 100–230 V, 50–60 Hz, 20 VA
• Almacenamiento/transporte: 5–45 °C, 75–106 kPa, 0–75% HR sin condensación
