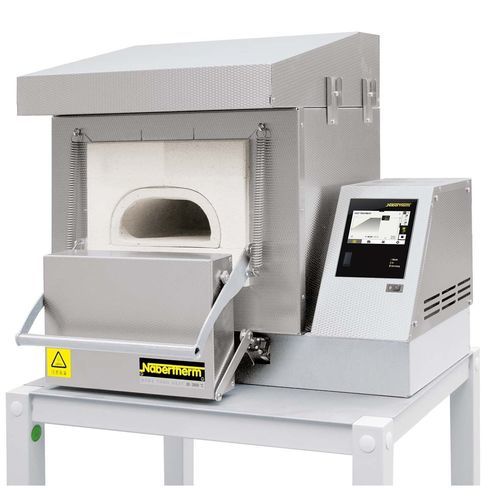

Horno de copelación N 4/13 CUP

de calorde uso generalde mufla

Resumen
La copelación es un proceso metalúrgico para separar metales preciosos (por ejemplo oro y plata) de aleaciones con metales menos nobles. El proceso genera vapores corrosivos que afectan al aislamiento y a los elementos calefactores. La serie de hornos N ../13 CUP y el horno de cuba S 73/HS están diseñados para estas exigentes condiciones de proceso, combinando una mufla cerámica con un sistema de entrada/evacuación de aire específico.

Diseño y funcionamiento
La cámara del horno está formada por una mufla cerámica que protege los elementos calefactores y el aislamiento frente a vapores agresivos. Un sistema dedicado de admisión de aire fresco y extracción conduce los gases de escape a través de un tubo cerámico hacia una campana extractora integrada en la cubierta del horno y por encima de la puerta; esta campana sirve de interfaz para los sistemas de extracción en obra. El diseño facilita el mantenimiento: las piezas de desgaste (mufla cerámica, elementos calefactores) son fácilmente sustituibles. Los modelos se diferencian por la altura de cámara y la configuración de calentamiento para ajustarse a la copelación y a la fusión en crisol.

Equipo estándar del horno de copelación N 4/13 CUP

• Diseño compacto de sobremesa
• Carcasa de doble pared en chapa de acero inoxidable texturizada con refrigeración por ventilador adicional para baja temperatura superficial
• Uso exclusivo de materiales aislantes sin clasificación según el Reglamento CE nº 1272/2008 (CLP)
• Mufla cerámica que protege elementos calefactores y aislamiento
• Cámara calentada desde tres lados (suelo y laterales) con elementos calefactores sobre tubos portantes
• Sistema de extracción con campana integrada en la cubierta y por encima de la puerta para conexión al sistema de evacuación del cliente
• Puerta de elevación manual
• Aplicación definida dentro de las instrucciones de uso
• NTLog Basic para controladores Nabertherm: registro de datos de proceso en memoria USB

Equipo estándar de los hornos N 10/13 CUP y N 30/13 CUP

• Mufla cerámica que protege elementos calefactores y aislamiento
• Carcasa de doble pared en chapa de acero inoxidable texturizada con refrigeración por ventilador adicional
• Uso exclusivo de materiales aislantes sin clasificación (CLP)
• Cámara calentada desde cuatro lados con elementos calefactores sobre tubos portantes
• Elementos calefactores diseñados como unidad para fácil sustitución
• Cámara ventilada como protección adicional de los elementos calefactores
• Control preciso de la temperatura con termopar de regulación colocado directamente en la mufla
• Ladrillo de cierre para la mufla con asa (N 10/13 CUP)
• Puerta de elevación electromecánica (N 30/13 CUP)
• Mesa/estante delante de la mufla
• Sistema especial de entrada y salida de aire para la mufla cerámica; gases evacuados mediante tubo cerámico en la parte trasera de la mufla; intercambio de aire regulable
• Sistema de extracción con campana integrada en la cubierta y por encima de la puerta
• Limitador de sobretemperatura con desconexión ajustable para protección del horno y de la carga
• Aplicación definida dentro de las instrucciones de uso
• NTLog Basic para controladores Nabertherm: registro de datos de proceso en memoria USB

Equipo estándar del horno de cuba S 73/HS

• Horno de cuba compacto para fundición en crisoles
• Carcasa de doble pared en chapa de acero inoxidable texturizada con refrigeración por ventilador adicional
• Uso exclusivo de materiales aislantes sin clasificación (CLP)
• Tapa partida, apertura manual por giro
• Calentamiento desde cuatro lados
• Elementos calefactores y suelo protegidos contra abrasión y sustancias agresivas con placas de carburo de silicio
• Cámara ventilada como protección adicional de los elementos calefactores
• Caja de extracción con tubo aislado hacia la parte posterior; preparado para conexión al sistema de extracción del cliente
• Aplicación definida dentro de las instrucciones de uso
• NTLog Basic para controladores Nabertherm: registro de datos de proceso en memoria USB

Equipamiento adicional
Para N 4/13 CUP

• Limitador de sobretemperatura con desconexión ajustable para protección del horno y de la carga

Para N 10/13 CUP y N 30/13 CUP

• Puerta de elevación electromecánica para N 10/13 CUP (opcional)
• Mirilla giratoria como protección térmica
• Temporizador para programar tiempos de encendido/apagado (temperatura preajustada)
• Base con ruedas

Para S 73/HS

• Tapa deslizante manual
• Tapa deslizante neumática (opcional)
• Limitador de sobretemperatura con desconexión ajustable
• Temporizador para programar tiempos de encendido/apagado (temperatura preajustada)

Especificaciones técnicas (extracto)
Modelo | Tmáx (°C) | Int. ancho (mm) | Int. prof. (mm) | Int. alt. (mm) | Volumen (l) | Ext. ancho (mm) | Ext. prof. (mm) | Ext. alt. (mm) | Potencia kW | Conexión | Peso (kg)
N 4/13 CUP | 1280 | 185 | 250 | 80 | 3,7 | 600 | 770 | 750 | 3 | monofásica | 100
N 10/13 CUP | 1300 | 250 | 540 | 95 | 8,0 | 900 | 1200 | 1850 | 15 | trifásica | 380
N 30/13 CUP | 1300 | 250 | 500 | 200 | 25,0 | 1000 | 1200 | 2250 | 15 | trifásica | 430
S 73/HS | 1300 | 530 | 380 | 360 | 73,0 | 1050 | 1530 | 900 | 26 | trifásica | 890

Características / resumen técnico

• Temperatura máxima hasta 1300 °C (N 10/13, N 30/13, S 73/HS); N 4/13 CUP hasta 1280 °C
• Mufla cerámica que protege el aislamiento y los elementos calefactores frente a vapores corrosivos
• Distribución del calentamiento: 3 o 4 caras según modelo
• Opciones de ventilación de la cámara para proteger los elementos calefactores
• Sistemas de extracción dedicados con campana integrada y tubo cerámico para la mufla (intercambio de aire regulable)
• Limitador de sobretemperatura disponible
• Elementos calefactores reemplazables y modulares
• Opciones de puertas manuales, electromecánicas o deslizantes según modelo
• NTLog Basic para registro de datos de proceso (USB)
• Aislamiento: uso exclusivo de materiales no clasificados CLP
• Protección con placas de carburo de silicio para S 73/HS
