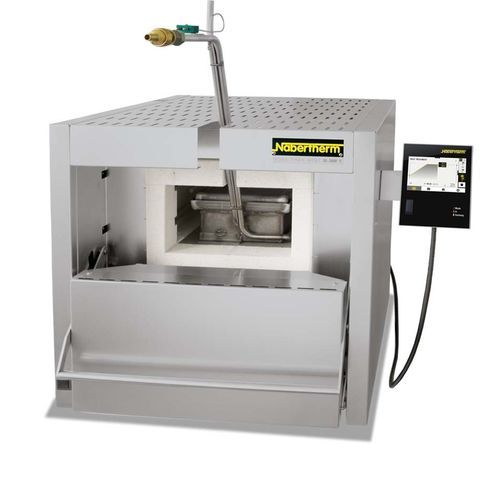

Horno de endurecimiento N 7/H

de recocidode calorpara aplicaciones generales

Resumen
Los sistemas de horno de cámara serie N 7/H – N 17/HR presentan cámaras bajas y profundas, diseñadas para cargas pequeñas. Los elementos calefactores en tubos de soporte permiten radiación térmica libre y larga vida útil.

Descripción del producto
Estos hornos sobremesa ofrecen calentamiento por tres lados (ambas paredes laterales y la solera) y permiten procesos análogos a los sistemas LH 15/12 – LH 60/12. La caja de gasificación opcional posibilita tratamientos en atmósfera inerte y la medición directa de la temperatura en la carga.

Características

• Tmáx 1150 °C; temperatura de trabajo recomendada máx. 1100 °C
• Diseño de cámara profunda con calentamiento por tres lados
• Elementos calefactores en tubos de soporte para radiación libre y mayor vida útil
• Calentamiento de la solera protegido por placa SiC resistente al calor
• Carcasa de doble pared en acero inoxidable con ventilación para baja temperatura superficial
• Aislamiento multicapa con ladrillos refractarios ligeros; no se usan materiales RCF
• Bajo consumo energético gracias al aislamiento multicapa
• Caja de gasificación para atmósferas inertes con termopar tipo K adicional
• Suministro automático de gas 4–50 l/min; caudal típico del proceso 5–8 l/min
• Control por carga para medir la temperatura directamente en la carga dentro de la caja de gas
• Placa de carga y láminas para recocido/templado incluidas
• Controlador P570 (táctil; 50 programas × 40 segmentos) y herramientas de monitorización
• App MyNabertherm para supervisión online; NTEdit, NTGraph y NTLog Basic (registro USB)
• Modelos sobremesa: N 7/H, N 11/H, N 11/HR, N 17/HR

Equipamiento adicional

• Paquete de software VCD para control de procesos, supervisión y documentación

Especificaciones técnicas (tabla)
Modelo | Tmáx (°C) | Dimensiones internas caja W x D x H (mm) | Dimensiones externas W x D x H (mm) | Caudal proceso (l/min) | Potencia conectada (kW) | Conexión | Peso (kg) | Tiempo de calentamiento (min)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3,0 | monofásica | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3,5 | monofásica | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5,5 | trifásica | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6,4 | trifásica | 90 | 110

Características / especificaciones técnicas

• Tmáx: 1150 °C (trabajo recomendado hasta 1100 °C)
• Cámaras profundas para pequeñas cargas; calentamiento por tres lados
• Solera protegida por placa SiC; aislamiento multicapa con ladrillos refractarios (sin RCF)
• Suministro automático de gas y caja de gas para atmósfera inerte; control por carga
• Controlador P570; supervisión y documentación mediante MyNabertherm, NTEdit, NTGraph, NTLog Basic
• Carcasa inox de doble pared con ventilación; bajo consumo energético
