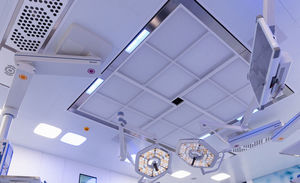

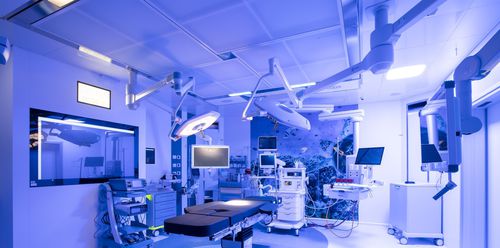

Flujo laminar de aire para quirófano Airflow Ultra

integradode techohorizontal

Resumen del producto
Nicfa Airflow Ultra es un sistema compacto y totalmente automatizado de flujo laminar y filtración diseñado para quirófanos críticos en clase ISO5. Integra construcción en acero inoxidable AISI304, filtración absoluta H14, monitorización ambiental continua mediante el Nicfa Smart System y elementos que facilitan la instalación, la limpieza y el mantenimiento.

Características principales

• Cámara de mezcla compacta con espesor total de 350 mm, apta para instalación en falsos techos y espacios reducidos.
• Cámara de mezcla fabricada en acero inoxidable AISI304 con posibilidad de alimentación desde los cuatro lados; rejilla de compresión interna para estabilidad y retención de filtros.
• Filtros absolutos H14 (68 mm) con marcos de aluminio, alojados horizontalmente en una rejilla de contención en acero inoxidable para inserción sin herramientas; los filtros cubren hasta el 92% de la superficie del techo.
• Sistema de doble junta y doble rejilla de sellado para evitar fugas o derivaciones de aire no filtrado.
• Rejillas de contención motorizadas e independientes con compresión inteligente sincronizada (bloqueo automático de filtros) controladas por el Nicfa Controller o sistemas externos, permitiendo un sellado uniforme sin intervención manual.
• Mecanismo de inclinación integrado para acceso seguro a la cámara de mezcla y facilitar la limpieza y desinfección.

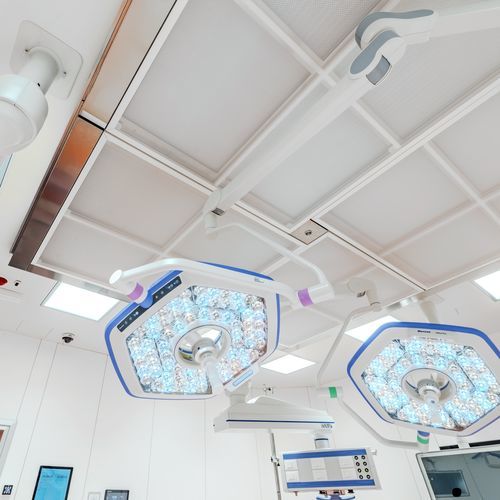

• Paneles de tejido técnico Acotex microperforado para distribuir el aire estéril de forma homogénea; disponibles con malla uniforme o diferenciada para ajustar con precisión el flujo laminar.
• Paneles divididos en secciones extraíbles para acelerar el mantenimiento diario (retirada, limpieza y recolocación rápidas).

Nicfa Smart System (monitorización ambiental e inteligencia)
El Nicfa Smart System monitoriza de forma continua los parámetros ambientales críticos, los interpreta en tiempo real y adapta el flujo laminar, la filtración y los dispositivos de sanitización para mantener la conformidad con la norma ISO 14644. Proporciona detección, automatización, trazabilidad y herramientas para control, interacción y análisis estratégico.

Parámetros monitorizados

• Temperatura de la sala y del flujo
• Humedad
• Diferencial de presión
• Velocidad del flujo
• Caudales de aire
• Contaminación por partículas

Funciones del Smart System

• Detección de anomalías con reporte inmediato en la interfaz gráfica para intervención rápida.
• Notificaciones y alarmas por fallos o situaciones de emergencia, enviadas al personal técnico in situ y remoto.
• Comunicación e integración con sistemas de gestión de edificios (BMS) para intercambio continuo de información.
• Registro de datos: todos los parámetros monitorizados se almacenan para análisis, evaluación de rendimiento y cumplimiento normativo, con opciones de almacenamiento local, en la nube o en servidores hospitalarios.
• Acceso remoto para técnicos para soporte, ajuste de parámetros e intervenciones remotas.
• Expediente ambiental digital: integración con sistemas de informes para documentar y hacer trazables los registros de condiciones ambientales.
• Nicfa Eyes: supervisa el área crítica bajo el flujo laminar y activa automáticamente la UTA cuando detecta movimiento; cambia a modo ECO cuando no hay actividad para optimizar el consumo.

Unidad de recirculación ampliable (opcional)
Airflow Ultra puede equiparse con una unidad de recirculación integrada para incrementar la eficiencia operativa, la autonomía y el control climático interior sin aumentar significativamente los costes energéticos. La unidad está fabricada en acero inoxidable AISI304 con acabado en tecnopolímero y se instala en posición remota en dos lados de la cámara de mezcla.

• Cada módulo integra 2 ventiladores centrífugos de aspiración simple, accionamiento directo, con impulsores de alto rendimiento.
• Motores GreenTech EC de rotor externo, control electrónico integrado, eficiencia superior a la clase IE4, sin mantenimiento; potencia del motor hasta 0,75 kW y caudal hasta 1500 m³/h.
• 4 silenciadores integrados (2 en la aspiración y 2 en el impulsión) para funcionamiento muy silencioso.
• Gestión completa por el Nicfa Controller y regulación dinámica por sondas Nicfa para ajustar el flujo según las condiciones ambientales reales.

Conformidad, eficiencia y fabricación
Nicfa Airflow Ultra está diseñado para ofrecer rendimiento técnico continuo, seguridad y conformidad regulatoria. El sistema integra tecnologías de alta eficiencia y regulación automática para optimizar el consumo según la actividad real en sala. Fabricado en Italia, el producto puede personalizarse según las especificaciones del proyecto para cumplir requisitos clínicos y normativos.

Especificaciones / datos técnicos

• Espesor de la cámara de mezcla: 350 mm.
• Material de la cámara de mezcla: acero inoxidable AISI304.
• Tipo de filtro: filtros absolutos H14, espesor 68 mm, marco de aluminio.
• Cobertura de techo por los filtros: hasta 92% de la superficie.
• Sellado de filtros: doble junta y doble rejilla de sellado.
• Bloqueo de filtros: rejillas de contención motorizadas e independientes con compresión sincronizada; controladas por Nicfa Controller o sistema externo.
• Acceso para mantenimiento: mecanismo de inclinación integrado para la cámara de mezcla.
• Distribución de aire: paneles de tejido técnico Acotex microperforado (malla uniforme o diferenciada).
• Unidad de recirculación (opcional): 2 ventiladores centrífugos de aspiración simple por módulo; motores GreenTech EC hasta 0,75 kW; caudal máximo hasta 1500 m³/h; 4 silenciadores integrados.
• Control y monitorización: Nicfa Smart System (monitorización en tiempo real, detección de anomalías, alarmas, comunicación BMS, registro de datos, control remoto, expediente ambiental digital, Nicfa Eyes).
• Flexibilidad de instalación: alimentación posible desde los cuatro lados; rejilla de contención en acero inoxidable con rejilla de compresión integrada.
• Objetivo de conformidad: entornos que requieran prestaciones ISO5 (ISO 14644).
