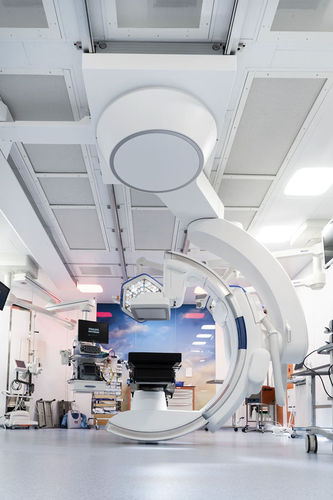

Sistema de purificación de aire de techo Nicfa Airflow Hybrid

HEPA H14con pantalla táctilde hospital

Visión general

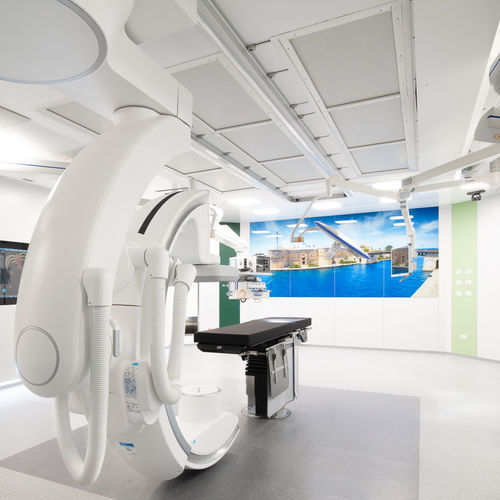

Nicfa Airflow Hybrid es un sistema de filtración de aire diseñado para quirófanos híbridos. Está concebido para integrarse con sistemas de angiografía de techo monoplano y biplano, proporcionando flujo laminar uniforme, recirculación controlada y gestión dinámica de las condiciones ambientales.

Integración con sistemas de angiografía
La estructura y el montaje están diseñados para adaptarse a los movimientos y a la infraestructura de soporte de los equipos de angiografía montados en techo sin generar interferencias. Existen configuraciones compatibles con las plataformas de angiografía Philips montadas en techo en versiones monoplano y biplano.

Elementos estructurales clave

• Cámara de mezcla (plenum) en aluminio anodizado ubicada en la zona no estéril: perfil extruido de aluminio anodizado tratado mediante procesos electroquímicos, con guía de confinamiento de filtro y junta de PVC.
• Rejilla modular del alojamiento del filtro: aporta flexibilidad dimensional para integración con compartimentos de luz quirúrgica, alojamientos de sondas y sensores de partículas, y para optimizar la superficie filtrante; permite la compresión mecánica de filtros absolutos H14 con doble junta.
• Filtros absolutos H14 con doble sello: comprimidos mecánicamente mediante una rejilla de compresión perimetral para garantizar doble estanqueidad y seguridad de filtración.

Distribución del aire
Tras la filtración, el aire se distribuye de forma homogénea mediante una malla niveladora perforada de aluminio pintada RAL9003, asegurando la continuidad y estabilidad del flujo laminar en el área estéril.

Unidad de recirculación
Unidad de recirculación de alto rendimiento para instalaciones configurables y funcionamiento silencioso. Características principales:

• Conjunto de ventilador motorizado EC ( insonorizado )
• Prefiltro de succión
• Entrada de aire primario lateral
• Conductos insonorizados
• Compuerta motorizada
• Configurable con 1 o 2 motores; puede instalarse adosada al armario o de forma remota mediante conductos insonorizados

Control y automatización
Panel táctil local para ajuste en tiempo real del caudal de aire. El panel se comunica con sensores ambientales para habilitar un control dinámico y preciso del flujo de aire y las condiciones de la sala.

Modularidad y variantes
La línea Airflow Hybrid ofrece una estructura escalable adaptable al diseño de la sala y a los requisitos clínicos. Las configuraciones incluyen Nicfa Airflow Hybrid S (para angiografía de techo monoplano) y Nicfa Airflow Hybrid B (para angiografía de techo biplano).

Aplicaciones y enfoque de diseño
Diseñado para entornos de imagen avanzada que requieren alta integración con dispositivos de imagen y la arquitectura de la sala. Los componentes y la disposición pueden personalizarse para garantizar compatibilidad óptima con equipos de imagen y flujos quirúrgicos.

Especificaciones técnicas

• Familia de producto: Nicfa Airflow Hybrid
• Compatibilidad: sistemas de angiografía montados en techo monoplano y biplano (compatibilidad Philips indicada)
• Cámara de mezcla: plenum de aluminio anodizado con guía de confinamiento de filtro y junta de PVC (ubicado en zona no estéril)
• Alojamiento del filtro: perfil de aluminio extruido modular que permite la compresión mecánica de filtros absolutos H14 con doble junta
• Filtración absoluta: filtros absolutos clase H14 con doble sello mediante rejilla de compresión y junta perimetral
• Difusión del aire: malla niveladora perforada en aluminio pintada RAL9003 para flujo laminar uniforme
• Componentes de la unidad de recirculación: ventilador motorizado EC (insonorizado), prefiltro de succión, entrada de aire primario lateral, conductos insonorizados, compuerta motorizada
• Configuración de motores: configurable con 1 o 2 motores; instalación adosada al armario o remota mediante conductos insonorizados
• Control: panel táctil en sala; ajuste en tiempo real del caudal vía retroalimentación de sensores ambientales
• Modularidad: estructura escalable adaptable al diseño de sala, compartimentos de luz quirúrgica, alojamientos de sondas/sensores y optimización de superficie filtrante
• Uso previsto: quirófanos híbridos que requieren integración con sistemas de imagen avanzados y control ambiental preciso
