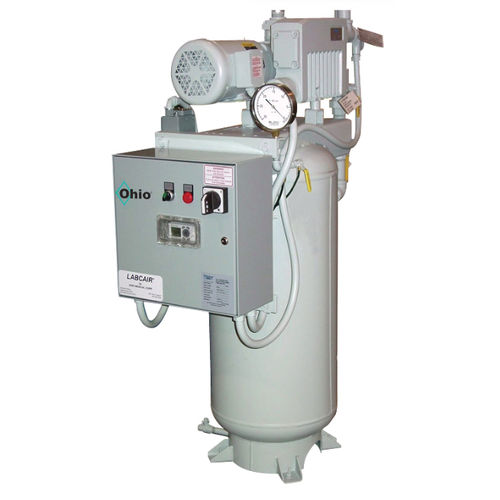

El sistema de vacío médico de paletas rotativas selladas con aceite de Ohio Medical cumple con la norma NFPA 99 para su uso en aplicaciones médicas de vacío y duales médico-quirúrgicas. La unidad consta de bombas accionadas por motor eléctrico, receptor de vacío, sistema de control eléctrico y tuberías y cableado de interconexión. Los componentes se ensamblan de forma modular para adaptarse a la mayoría de las puertas existentes y se diseñan para su mantenimiento. La unidad empaquetada se prueba en fábrica antes de su envío y está garantizada por un período de (30) meses a partir de la fecha de envío o (24) meses a partir de la fecha de puesta en marcha.
Módulo de la bomba de vacío
La bomba de vacío de paletas rotativas con recirculación total de aceite está refrigerada por aire en una sola etapa y es capaz de producir un nivel de vacío máximo de 29,1" Hg. El conjunto de la bomba incluye una válvula antirretorno integral, un separador de aceite de escape que proporciona un 99,9% de aire libre de aceite, una mirilla de nivel de aceite y un manómetro de escape. Cada bomba está protegida por un interruptor de temperatura, una válvula de retención e incluye una válvula de aislamiento de la bomba, una válvula de aislamiento de la fuente y un conector flexible
Receptor de vacío
El receptor de vacío está construido según las normas ASME® (American Society of Mechanical Engineers), con capacidad para el vacío total, e incluye un by-pass con válvula, una válvula de drenaje manual, un vacuómetro y la etiqueta de la Junta Nacional.
Controles del sistema
El sistema de control eléctrico del motor, con certificación UL®, tiene un diseño sin fusibles en una caja NEMA 12. La función "Continuous On Demand" detiene el funcionamiento de los motores durante los períodos de baja o nula demanda. Los controles incluyen controles combinados individuales autoprotegidos para los motores, con protección contra cortocircuitos
---
