Termoformadora automática BF 50 HT

manuala presiónpara embalajes de productos farmacéuticos

Descripción del producto

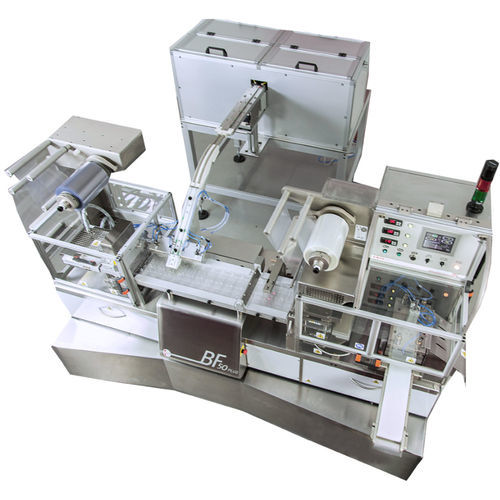

BF 50 HT es una máquina termoformadora automática de paso alternado diseñada para la realización de contenedores y blísters para el envasado de artículos médicos (jeringas, viales, frascos, ampolletas) y para el envasado en blíster de productos farmacéuticos, nutracéuticos y dietéticos líquidos o sólidos (cápsulas, tabletas, caramelos). Tamaño máximo del contenedor-blíster con esquinas redondeadas: 180x100x27 mm (altura). Las cavidades se preforman mediante un sistema de punzones antes del formado. Control eléctrico y electrónico mediante PLC Siemens (cumplimiento CFR21); paso controlado por motor brushless. Aplicaciones principales: envasado de viales, ampollas y jeringas prellenadas, con opciones de carga manual o automática.

Características principales

• Máquina termoformadora automática con paso alternado
• Tamaño compacto
• 17 golpes por minuto (según el paso) para 1, 2 o 3 blísters por golpe
• Tamaño máximo de blíster/contenedor: 180x100x27 mm (alto)
• Configuración posible para producir blísters ALU-ALU y plásticos
• Sistema de detección de microperforaciones para blísters ALU-ALU
• Ancho máximo bobina de formado: 205 mm
• Ancho máximo material de cobertura: 204 mm
• Predisposición para unidad de preformado con sistema de punzones para cavidades especiales/profundas
• Carga manual de ampolletas, viales, frascos y jeringas (opcionales sistemas de carga automática)
• Opción de lectura de impresión en bobinas de aluminio con centrado automático electrónico
• Bandeja en AISI 316L para carga manual de producto
• Sistema de paso alternado accionado por motor brushless
• Carga automática de producto sólido (tabletas/cápsulas) con pista dedicada
• Ancho zona de carga: 820 mm
• Estructura en acero inoxidable AISI 304 sobre ruedas pivotantes
• Sistema de visión para presencia de producto
• Sistema de expulsión de blísters no conformes al final de línea
• Preparación de sistema 'parada máquina' por cavidad para detectar producto ausente

Producción

• Hasta 17 bpm (golpes por minuto), según el paso del blíster
• 1 blíster por golpe: aprox. 1.020 blísters/h (formato 180×100 mm o inferior)
• 2 blísters por golpe: aprox. 2.040 blísters/h (formato 85×100 mm o inferior)
• 3 blísters por golpe: aprox. 3.060 blísters/h (formato 50×100 mm o inferior)
• Altura máxima de cavidad: 27 mm para blísters PVC
• Altura máxima de cavidad: 10,5 mm para blísters ALU-ALU

Especificaciones técnicas

• Dimensiones máquina: 2.900 mm x 2.380 mm x 1.620 mm (alto) — 750 kg
• Conexión aire comprimido: tubo int Ø 12 mm — ext Ø 14 mm
• Consumo de aire comprimido: aprox. 24 litros/ciclo
• Presión de trabajo: 6–9 BAR
• Tensión principal: 230 V 50/60 Hz
• Consumo eléctrico: 6,5 kW
• Temperaturas de trabajo de la máquina: 30°/200° C
• Entorno de uso: 20°/45° C
• Sistema de refrigeración en circuito cerrado con agua desmineralizada: a 20° C
