Sistema de embalaje semiautomático OG

continuointermitentecontrolado por ordenador

Descripción del producto

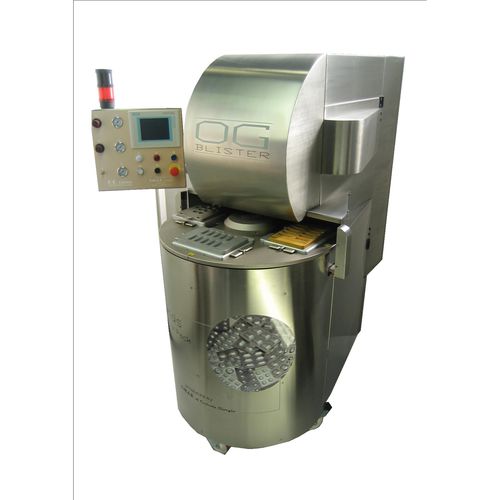

OG BLISTER es una máquina emblistadora semiautomática equipada con el sistema Planet Pack para el cambio automático de formatos. La máquina fabrica blísteres utilizando cuatro partes de formado preposicionadas en la parte superior e inferior y trabaja con láminas pre‑cortadas para termoformado y sellado. El cambio de formato es rápido con carga y descarga guiadas por PLC. La gestión de parámetros y datos se realiza mediante un panel táctil SIEMENS. La transmisión y el accionamiento están asegurados por motores brushless. Una cabeza superior giratoria y una mesa rotativa incrementan la productividad en cada ciclo con el sistema Planet Pack. La máquina admite ciclos alternos o continuos y proporciona blísteres terminados en cada parada.

Características principales

• Cabezal superior giratorio con Planet Pack para alojar los grupos de trabajo superiores: placa de soplado/calefacción, placa superior de sellado, unidad de punzonado y herramientas de conformado en frío.
• Mesa rotativa para posicionar los moldes inferiores, unidades de soldadura y corte para blísteres plásticos con tapa de aluminio y blísteres ALU-ALU.
• Carrocerías de la máquina totalmente en acero inoxidable AISI 304.
• Todas las operaciones accionadas por motores brushless y correas de transmisión de alta precisión. Gestión de datos y operación mediante panel táctil SIEMENS.
• Control mecánico, eléctrico y neumático mediante PLC SIEMENS (cumplimiento CFR21).
• Ciclos de trabajo individuales o continuos que permiten la producción de blísteres en pocos segundos con alta precisión industrial.
• Materiales compatibles: PVC-ALU, PVC-PVDC-ALU, PVC/Aclar-ALU, ALU-ALU.
• Dimensiones máximas PVC-ALU: 100×60 mm — hasta 4 blísteres por carrera.
• Dimensiones máximas ALU-ALU: 160×90 mm — 1 blíster por carrera.
• Profundidad de cavidades: blíster plástico 17 mm; blíster aluminio 10 mm.

Producción

• Producción diaria (7 h) de blísteres PVC-ALU: hasta aprox. 3.000 unidades.
• Configuración: 4 blísteres por carrera, formato máximo 100×60 mm.
• Producción diaria (7 h) de blísteres ALU-ALU: hasta aprox. 2.000 unidades.
• Configuración: 1 blíster por carrera, formato máximo 160×90 mm.

Especificaciones técnicas

• Dimensiones máquina: 1.600 × 1.200 × 2.000 mm (alto). Peso: 450 kg.
• CONEXIÓN DE AIRE COMPRIMIDO: tubo int Ø 6 mm - ext Ø 8 mm.
• CONSUMO DE AIRE COMPRIMIDO: aprox. 18 litros/carrera.
• PRESIÓN DE FUNCIONAMIENTO: 4/9 bar.
• TENSIÓN ELÉCTRICA PRINCIPAL: 400 V 50 Hz trifásica + neutro + tierra.
• CONSUMO ELÉCTRICO: 6 kW.
• TEMPERATURAS DE TRABAJO DE LA MÁQUINA: 30°/210° C.
• CONDICIONES AMBIENTALES DE USO: 20°/45° C.
• SISTEMA DE REFRIGERACIÓN EN CIRCUITO CERRADO CON AGUA DESMINERALIZADA: a 23° C.
