Cambio automático entre celdas electroquímicas
3 configuraciones diferentes de electrodos o sensores
Conmuta hasta 16 electrodos de trabajo, CE y RE no se conmutan
Descripción
Este multiplexor permite utilizar un único PalmSens o EmStat Blue con hasta 16 celdas electroquímicas, conmutando entre las distintas celdas. Una gran manera de aumentar la eficiencia.
Un único PalmSens o EmStat Blue puede utilizarse para trabajar con varios electrodos de trabajo o un conjunto de sensores mediante un multiplexor. El multiplexor conmuta entre sus electrodos de trabajo en el rango de milisegundos. Hay dos versiones disponibles del multiplexor.
Multiplexor MUX8: permite trabajar con hasta ocho sistemas de 2 ó 3 electrodos.

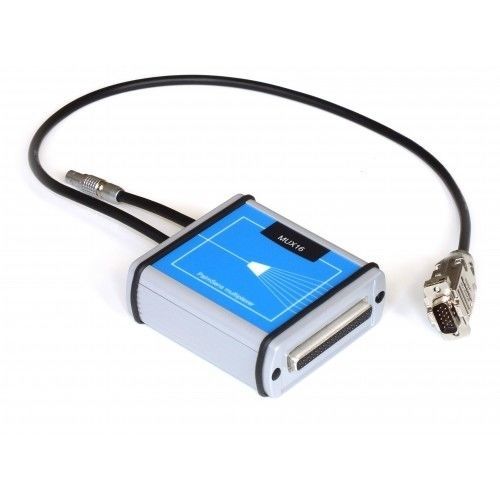

Multiplexor MUX16: permite trabajar con hasta dieciséis sistemas de 2 electrodos. Los 16 electrodos de trabajo pueden tener un contador y un electrodo de referencia compartidos, o cada electrodo de trabajo está emparejado con su propio electrodo combinado de referencia/contador. Si sólo se conmutan los electrodos de trabajo, una configuración posible es un electrodo de referencia y uno de contador compartidos por todos los electrodos de trabajo.
Especificaciones
Sistema
número de canales - 2-16
multiplexor - sólo 16 x WE, CE y RE no se conmutan
resistencia de encendido para WE - 2 ohm típicos
inyección de carga en WE - 1 pC típico
corriente de fuga - 10 pA típica a 25 ºC
Otros
carcasa - aluminio: 89 mm x 35 mm x 85 mm
peso - +/- 300 g
alimentación - 5V desde PalmSens
comunicación - cable DSub-15 a PalmSens y cable de electrodo estándar PalmSens
---
