Rango de medición
0 a 2.5 mbar... 10 bar
Tipo de salida
Analógico, Digital
Rango de temperatura [C
-20 a +85
Estilo de montaje
SMD, THT
Proveedor
Pewatron
Tipo de presión
Medidor, vacío, diferencial, absoluto
Tensión de alimentación [V]
3, 5
Compensación de temperatura
Sí
Puerto de presión
Puerto lateral, puerto doble
CARACTERÍSTICAS
Paquete DIP o SMD
La distancia y el desplazamiento calibrados..
Compensación de temperatura de orden múltiple
Multielección de salida
Suministro de 3V o 5V
Configuración personalizada a petición
DESCRIPCIÓN

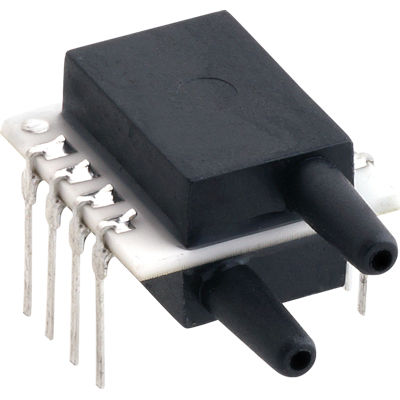

La serie CCD modelo 54A es un transductor de presión inteligente con salida analógica ratiométrica. La compensación digital de la desviación del sensor, la sensibilidad, la deriva de la temperatura y la no linealidad se realiza en fábrica mediante un DSP interno que ejecuta un algoritmo de corrección con coeficientes de calibración almacenados en la EEPROM del chip.
Se dispone de una variedad de configuraciones características, como la precisión, la tasa de muestreo y el rango compensado de temperatura, para proporcionar una solución sencilla y lista para ser utilizada en una amplia gama de aplicaciones. Puede funcionar con un voltaje de suministro de 3V o 5V, y puede extenderse a 30V con un JFET externo.
La serie CCD 54A está disponible para un rango de presión de 0.15 psi a 150 psi. También se puede aplicar una configuración especial de tan sólo 2,5 mbar.
---
