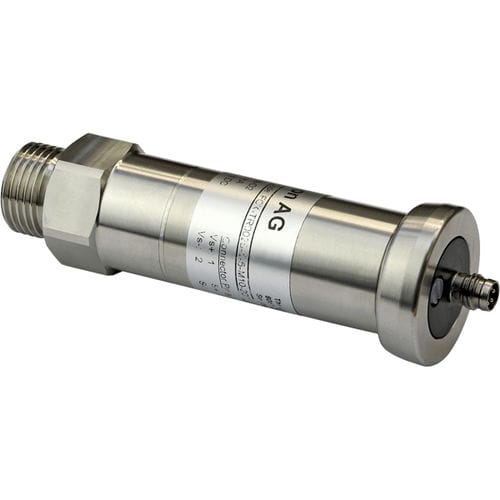

Sensor de caudal FCX-TR0025

de oxígenopara el sector médico

Tipo de producto Transmisor del sensor de gas Tipo de dispositivo Estacionario Tecnología Zirconia Señal de salida 4-20 mA Proveedor Pewatron Rango de medición 0-25 % Flujo de gas Flujo por difusión Aprobaciones No Características Zirconia, larga vida útil, transmisor integrado Descripción del producto También disponible con rangos de medición de 0...1000 ppm, 0...5% o 0.1...95% Nota de aplicación de Pewatron PAN-02: Sensor de gas de oxígeno de circonio; desde nom uo hasta el 95% del rango de medición La serie de sensores de oxígeno de óxido de circonio FCX viene con 4 rangos de medición diferentes; 0...1000ppm, 0...5%, 0...25% y 0...95% (ampliable al 98%). La construcción de los sensores individuales con respecto al rango de medición se ha hecho para cumplir requisitos tales como alta precisión, estabilidad/repetibilidad de la señal superior, tiempo de respuesta rápido y larga vida operativa del sensor. La señal de salida del sensor está en el rango de pA y sigue una curva logarítmica con una concentración de oxígeno en aumento El óxido de circonio (con los elementos dopantes adecuados) cuando se calienta > 350 °C es penetrable para los iones de oxígeno La serie de oxígeno FCX tiene el punto de trabajo a 450°C. El elemento calefactor y el elemento sensor de oxígeno están unidos entre sí asegurando una perfecta coincidencia térmica y un mínimo uso de energía dentro del punto de trabajo. Un voltaje aplicado al elemento sensor de oxígeno, bombea el oxígeno fuera de una cámara interior cerrada (Figura abajo). A una presión de gas constante, la cantidad de oxígeno bombeado hacia afuera es igual a la cantidad de moléculas de oxígeno que se difunden a través de un pequeño agujero capilar.
