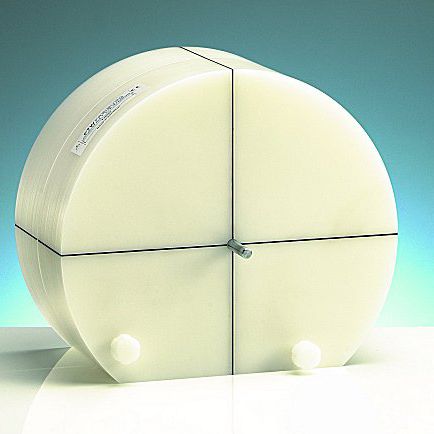

Fantoma de prueba para radioterapia ISOCHECK Isocenter

genérico

El fantasma de la película para los controles de los geometryChecks del isocenter de LINAC el tamaño y la posición de los sphereChecks del isocenter la conformidad de la radiación del isocenterLine de las marcas y de los retículos mecánicos y para el ajuste del laser en el objeto de prueba de la tabla-topThe ISOCHECK consiste en dos placas cilíndricas de POM, cada uno de 20 cm en diámetro y 5 cm en grueso con un segmento cortan para formar una base. Ambas placas tienen la línea circunferencial marcas y retículos de la parte delantera para realizar el ajuste fácil mediante los rayos laser. Los lasers se deben ajustar al eje de rotación mecánico del pórtico del acelerador. Una película de radiografía, llena en un sobre opaco, se pone entre las placas y se fija mediante los tornillos plásticos. El isocenter mecánico es marcado por una aguja en la película de la prueba a través del agujero en el centro del objeto de prueba. Entonces el objeto de prueba y la película son irradiados por los haces de lápiz bajo diversos ángulos de la incidencia. La película desarrollada muestra los haces de lápiz, indicando la ubicación y el tamaño del isocenter de la radiación, así como la posición del isocenter mecánico, identificada por la marca de la aguja.
