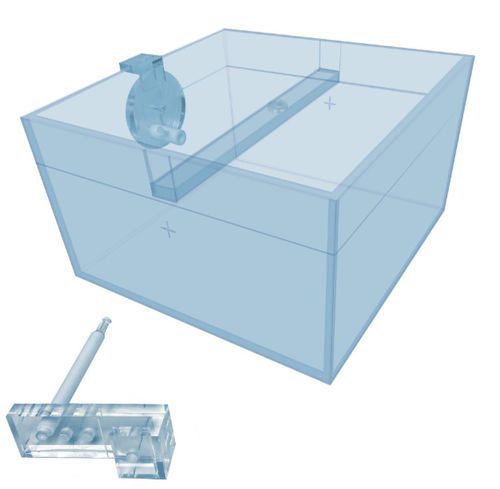

Fantoma de prueba para imágenes nucleares Gamma Probe

para imágenes nuclearesgenéricopediátrico

Resumen
Este fantoma de prueba para sonda gamma intraoperatoria permite realizar de forma reproducible las mediciones base de puesta en servicio y los controles de calidad periódicos de sondas gamma utilizadas en entornos quirúrgicos. Está diseñado para la evaluación controlada de sensibilidad, resolución espacial y angular, y rendimiento en tasa de conteo en aire y en medio dispersante.

Componentes

• Tanque principal que permite pruebas en aire y en medio dispersante;
• Dos soportes de fuente radiactiva para mediciones de resolución angular y espacial, con adaptadores para fuentes tipo bolígrafo selladas y una esfera rellenable opcional para fuentes no selladas (típicamente Tc‑99m);
• Soporte para sonda gamma con insertos intercambiables para adaptarse a extremos de sonda con o sin colimadores.

Pruebas compatibles (según NEMA NU 3‑2004)

• Sensibilidad en aire;
• Sensibilidad en medio dispersante;
• Resolución espacial en medio dispersante;
• Sensibilidad volumétrica a actividad distribuida en un dispersante;
• Estabilidad de sensibilidad a corto plazo;
• Sensibilidad a la dispersión;
• Capacidad de tasa de conteo en medio dispersante;
• Resolución angular en medio dispersante.

Especificación

• Dimensiones exteriores del tanque principal: 360 mm × 360 mm × 210 mm;
• Volumen del portafuentes líquido: 0,2 mL;
• Desplazamientos axiales fuente‑punta de sonda disponibles: 10 mm, 30 mm, 50 mm;
• Diseñado para alojar fuentes tipo bolígrafo radiactivas <10 mm de diámetro;
• Rigs de resolución angular y espacial incluidos con marcados claros para desplazamientos axiales y laterales;
• Adaptadores para puntas de sonda/colimador para extremos de 8–20 mm de diámetro;
• Diseños con diferentes campos de visión disponibles bajo petición.

Incluye

• Manual de usuario detallado.

Conformidad

• NEMA NU 3‑2004;
• IPEM Report 85 (2022): Radioactive Sample Counting: Principles and Practice (Institute of Physics and Engineering in Medicine).

Especificaciones técnicas

• Dimensiones exteriores del tanque: 360 mm × 360 mm × 210 mm;
• Capacidad del portafuentes líquido: 0,2 mL;
• Desplazamientos axiales entre fuente y punta de sonda: 10 mm, 30 mm, 50 mm;
• Soporta fuentes selladas y no selladas (incl. pequeña esfera rellenable para Tc‑99m) y fuentes tipo bolígrafo (p. ej. Co‑57);
• Adaptadores de punta de sonda aceptan diámetros 8–20 mm (con y sin colimadores);
• Incluye rigs de resolución angular y espacial con desplazamientos marcados;
• Diseñado para pruebas NEMA NU 3‑2004 incluyendo sensibilidad, resolución espacial, capacidad de tasa de conteo y resolución angular en medio dispersante y en aire.
