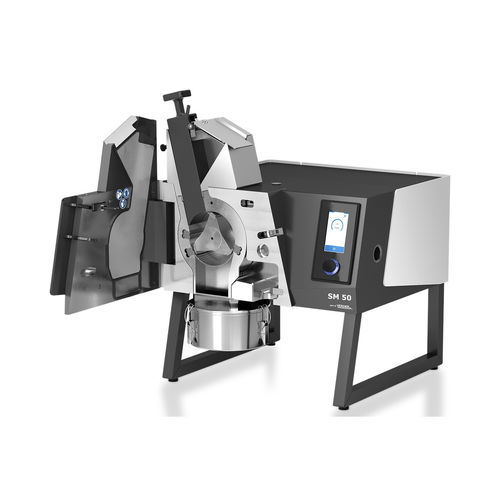

Molino de rotor SM 50

de cuchillasde discosde ciclón

Resumen
El SM 50 es un molino de corte de sobremesa diseñado para reducción de tamaño en laboratorio y pequeña producción. Incorpora una cámara de molienda extraíble con encaje, concepto Total Access para limpieza rápida, motor de 1,5 kW con velocidad variable, ciclón integrado para alta recuperación de muestra y componentes desmontables sin herramientas para minimizar contaminación y tiempos de inactividad.

Beneficios clave

• Cámara de molienda extraíble (push-fit) para limpieza externa completa y reducción del riesgo de contaminación cruzada.
• Tolva EasyInspect que acepta piezas de hasta 50 mm y alimentación por lotes ~200 ml para un caudal controlado.
• Ciclón integrado (push-fit) para transporte eficiente al colector con residuo mínimo y sin mangueras externas.
• Motor de 1,5 kW con velocidad variable (500–4.000 min-1) para amplia gama de aplicaciones.
• Rotor grande (129,5 mm) y alta velocidad periférica (hasta 27,1 m/s) para potencia de corte y rendimiento.
• Rotor, tamices y componentes del ciclón desmontables sin herramientas para vuelta rápida al servicio.

Modos de limpieza / operación

• Limpieza superficial: puerta abierta para cepillado, aspiración o aire comprimido.
• Limpieza intensa: retirar rotor, tamices, ciclón y cámara de molienda (push-fit) para limpieza externa completa.
• Limpieza en paralelo: usar un segundo juego de molienda para procesar muestras mientras se limpia el otro juego y evitar contaminación cruzada.

Recuperación de muestra & Control de flujo
La geometría interna optimizada y el ciclón integrado permiten hasta el 100% de recuperación de muestra (según material y configuración). La alimentación por lotes de la tolva actúa como compuerta de control de flujo, mejorando el rendimiento de molienda y la separación en el ciclón.

Aplicaciones & Materiales
Apropiado para reducción por corte en sectores: agricultura, química/plásticos, materiales de construcción, electrónica, reciclaje/medio ambiente, alimentos/piensos, pharma/biotech/medtech y energía. Procesa materiales blandos, medianamente duros, resistentes, elásticos y fibrosos (p. ej. piensos, juguetes de plástico, raíces, plumas, piezas electrónicas, monolitos densos).

Accesorios & Opciones

• Cámaras de molienda push-fit en acero inoxidable, acero resistente a la abrasión, material sin metales pesados.
• Ciclón integrado con rosca GL55 para botellas de vidrio 250 / 500 ml o receptáculo de 3 l mediante adaptador.
• Opción de cámara por gravedad para pre-molienda gruesa (sin ciclón).
• Rodetes: rotor de sección paralela y rotor de 3 discos con placas de metal duro reversibles.
• Tamices: agujeros trapezoidales 0,25 / 0,50 / 0,75 / 1,00 mm; agujeros cuadrados 2 / 4 / 6 / 8 / 10 mm.
• Sistemas colectores: frascos de vidrio 0,25 l / 0,5 l (no para cámara por gravedad) y receptáculo colector de 3 l.

Principio de funcionamiento
Las muestras se introducen por lotes mediante la tolva EasyInspect y son empujadas hacia la cámara de molienda por un émbolo. La conminución tiene lugar entre las cuchillas del rotor y las barras de corte estacionarias de doble acción; los diseños de rotor (3 discos o sección paralela) combinan corte y cizallamiento. La tecnología de ciclón apoya la transferencia al colector y minimiza la liberación de polvo.

Datos técnicos

• Aplicaciones: reducción de tamaño por corte
• Campos de aplicación: agricultura, química/plásticos, materiales de construcción, electrónica, reciclaje/medio ambiente, alimentos/piensos, pharma/biotech/medtech, energía
• Material de alimentación: blandos, medianamente duros, resistentes, elásticos, fibrosos
• Principio de reducción: cizallamiento, corte
• Tamaño de alimentación máx*: 50 mm
• Fineness final*: 0,25 – 10 mm (según tamiz)
• Velocidad (50 Hz / 60 Hz): 500 – 4.000 min-1
• Velocidad periférica rotor: 4,3 – 27,1 m/s
• Diámetro rotor: 129,5 mm
• Potencia: 1,5 kW (motor asíncrono trifásico con variador; opción enchufe monofásico)
• Clase de protección: IP 20
• Dimensiones (A x Al x Pr): 565 x 750 x 530 mm (con bastidor y tolva)
• Peso neto: 80 kg
• Normas: CE
• *según material y configuración

Especificaciones técnicas

• Modelo: SM 50
• Potencia: 1,5 kW
• Rango de velocidades: 500 – 4.000 min-1
• Diámetro rotor: 129,5 mm
• Velocidad periférica: 4,3 – 27,1 m/s
• Tamaño de alimentación máx: 50 mm
• Fineness final: 0,25 – 10 mm (según tamiz)
• Opciones de colector: vidrio 0,25 l / 0,5 l, receptáculo 3 l
• Ciclón integrado con rosca GL55
• Peso: 80 kg
