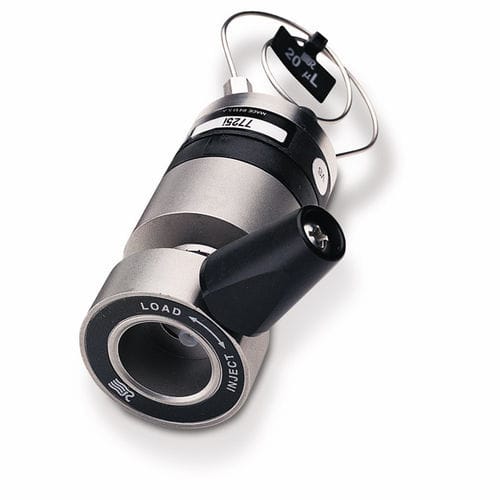

Válvula para HPLC 7125

de acero inoxidableblancanegra

El modo la 7125 es una válvula de inyección de muestra de seis puertos en la que la muestra se carga a través de un puerto de aguja incorporado en la parte delantera de la válvula. La figura 1 muestra el diagrama de flujo de la válvula. Los círculos representan los puertos en el estator de la válvula. Las ranuras oscuras y blancas representan los pasajes de conexión en el sello del rotor. El círculo grande representa el puerto de la aguja. El bucle de muestra se carga a través del puerto de la aguja en la posición LOAD. Al girar el botón 60" se cambia la válvula de LOAD a 1NJECT. En 1NJECT la fase móvil fluye a través del bucle. 2.0 SUMINISTRO DE LA VÁLVULA Con la válvula, en una bolsa separada, se suministran juegos de accesorios RheFlex* para todos los puertos y los elementos que se muestran a continuación. La válvula incluye de serie un bucle de muestreo de 20 yL. - Llaves hexagonales - Limpiador de puertos de aguja - Tornillos de montaje - Tubos de ventilación La aguja de calibre 22 suministrada en la válvula debe retirarse del puerto de aguja antes de utilizar la válvula. 3.0 ESPECIFICACIONES - Temperatura máxima: 80°C - Presión máxima de operación: 48 MPa (482 bar. 7000 psi) - Diámetros de paso de flujo: 0.6 mm (0,024") y 0,5 mm (0,018") - Superficies mojadas: acero inoxidable, cerámica. y un polímero inerte 4.0 AVISOS DE SEGURIDAD IMPORTANTES 4.1 Advertencia: Cuando utilice bucles de muestra de más de 100 |iL, protéjase de la fase móvil que sale por el puerto de la aguja cuando la válvula pasa de INJECT a LOAD. Ejemplo: un bucle de 1 mL expulsa 20 pL al descomprimirse desde 19 MPa (200 bar. 2898 psi).
