Mando a distancia de radio C2UW series

inalámbrico

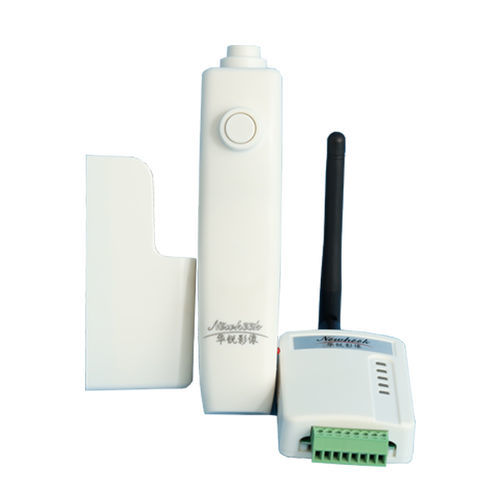

El interruptor manual Bluetooth inalámbrico es un pulsador remoto en modo full‑duplex Bluetooth 4.0 diseñado para equipos de rayos X, que proporciona una conexión fiable con buena capacidad de penetración a través de paredes y control multi‑paso para funciones de exposición y colimador. El sistema consta de una empuñadura transmisora y un terminal receptor compacto con salidas de relé que se integran con el cableado original de la máquina.

Características clave

• Modo full‑duplex mediante protocolo Bluetooth 4.0 para conexión fiable y buen rendimiento a través de paredes.
• Indicador de batería/conexión: el indicador parpadea cuando la batería está baja o la conexión Bluetooth es deficiente.
• Diseñado en torno a un modo de control de dos pasos y tres teclas, apropiado para las características de equipos de rayos X.
• Extremo receptor compacto que permite instalación fija oculta o en suspensión.
• El terminal receptor ofrece tres salidas de contacto por relé y admite conexión de línea de tensión externa sin cambiar el modo de funcionamiento original de la máquina.
• El modo de control se puede personalizar según los requisitos del cliente.

Componentes / Modelos

• Empuñadura (terminal transmisor): C2UW-LP-I DA — usa tres pilas alcalinas AAA (7#) (recomendado).
• Receptor (terminal receptor): C2UW-LU DA — terminal receptor con salidas de relé para integración.

Alimentación y consumo

• Empuñadura (batería): tensión nominal 4,5 V, rango admisible 3 V–4,5 V.
• Receptor (alimentación externa): tensión nominal 5 V–12 V; consumo típico 100 mA; rango DC admisible 4,5 V–13 V; corriente máxima 400 mA.

Funciones del terminal transmisor (empuñadura)

• Interruptor principal 1er paso: Listo.
• Interruptor principal 2º paso: Exposición.
• Interruptor secundario 3er paso: Control del colimador.
• Luz azul (en la empuñadura): indicador Bluetooth.
• Luz roja (en la empuñadura): indicador de baja tensión.

Indicadores y comportamiento del terminal receptor

• LED 1 (Rojo): indicador de encendido — se enciende cuando el circuito del receptor está alimentado.
• LED 2 (Azul): indicador de conexión Bluetooth — parpadea = no conectado; parpadeo rápido = conexión en curso; apagado = conexión exitosa y en estado de bajo consumo.
• LED 3 (Verde): Interruptor principal 1er paso ACTIVADO (SW1).
• LED 4 (Verde): Interruptor principal 2º paso ACTIVADO (SW2).
• LED 5 (Verde): Interruptor secundario 3er paso ACTIVADO (SW3).

Especificaciones técnicas / Características

• Modelos: C2UW-LP-I DA (empuñadura transmisora), C2UW-LU DA (terminal receptor).
• Estándar Bluetooth: Bluetooth 4.0 Low Energy.
• Frecuencia de funcionamiento: banda de 2,4 GHz (2,402 GHz a 2,480 GHz).
• Alcance de comunicación: aproximadamente 10 m (campo abierto).
• Tiempo de respuesta: al pulsar el interruptor — máx. 70 ms; al soltar — máx. 50 ms.
• Número de conexiones simultáneas: máx. 1.
• Frecuencia de funcionamiento admisible (choque): ≤ 60 veces/min.
• Resistencia a vibraciones (fallo): 300 m/s.
• Resistencia a impactos (daño): frecuencia 10 Hz a 55 Hz, doble amplitud 1,5 mm.
• Durabilidad mecánica: Interruptor principal ≥ 200.000 ciclos; Interruptor secundario ≥ 200.000 ciclos.
• Temperatura de trabajo: 0 ℃ a 40 ℃.
• Humedad de trabajo: 90% HR o menos (sin escarcha ni condensación).
• Peso: Empuñadura aprox. 0,1 kg (con base, sin batería); Receptor aprox. 0,05 kg.
• Nota: Los valores anteriores son valores típicos.
• Pilas recomendadas y pasos de reemplazo: usar únicamente tres pilas alcalinas 7# (AAA); pasos de reemplazo — (1) quitar los tornillos con un destornillador Phillips y abrir la tapa de la batería; (2) retirar el portapilas e instalar tres pilas AAA respetando la polaridad; (3) devolver el portapilas a su posición original; (4) colocar la tapa de la batería y apretar los tornillos.
