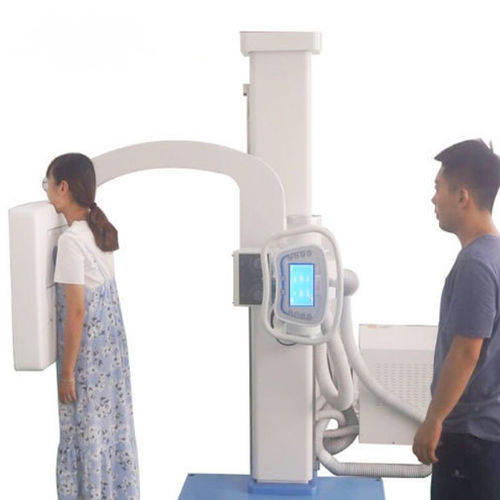

Sistema de radiografía digital directo U300

DRdigitalcon brazo portatubos pivotante

Descripción breve
Sistema de rayos X en U U300 de NEWHEEK con radiografía digital (DR) que utiliza un detector de panel plano de silicio amorfo 14×17. Diseñado para radiografía general con ajuste automático de altura del detector, amplio rango de SID y compatibilidad con diversas mesas de radiografía.

Ventajas
Diseño de brazo en U con mecánica precisa para un posicionamiento repetible. Ajuste automático de la altura del detector y tres posiciones preestablecidas con funciones de reinicio/protección de rotación para mejorar el flujo de trabajo. Detector FPD a-Si y cadena de imagen optimizada para adquisición rápida y reducción de dosis.

Destacados

• Alta calidad de imagen: cadena de imagen optimizada y estación de trabajo profesional para adquisición, procesamiento e informes.
• Detector fiable: FPD de silicio amorfo con centelleador GOS/CSI para rendimiento constante.
• Baja dosis: diseño del sistema y del detector que minimiza la exposición del paciente.
• Integración flexible: compatible con diversas mesas y entornos clínicos.

Configuración del soporte
Soporte en U diseñado para un desplazamiento mecánico estable (recorrido 1200mm±20mm) y amplios rangos de rotación; rotación del detector ±45° y SID ajustable de 1000mm a 1800mm para múltiples posiciones de exploración.

Especificación (resumen)

• Alimentación: trifásica 380V±10%, 50Hz±1Hz; capacidad ≥55KVA; puesta a tierra ≤2 Ω; I.R. ≤0.2 Ω.
• Generador HV: salida máx. 50kVA (100kV, 500mA); corriente de tubo 25–630mA; tiempo de exposición 1,0ms–6300ms; rango mAs 0,1–6630mAs.
• Tubo de rayos X: 30.50KW/125KV, bifocus 1.0/2.0, capacidad térmica del ánodo 140KJ.
• Colimador: manual, SID = 100cm, campo luminoso >160 lux, relación de iluminación >4:1, lámpara 24V/150W.
• Movimiento U-arm: recorrido arriba/abajo 1200mm±20mm, posición más baja 480mm±20mm; rotación -30°~120°; rotación del detector -45°~+45°; SID 1000mm–1800mm.
• Detector plano: silicio amorfo (a-Si); centelleador GOS/CSI; área activa 14×17 pulgadas; paso de píxel 150µm; resolución 3,3Lp/mm; 2304×2800 píxeles; conversión 14 bits; 16384 niveles de gris; interfaz Gigabit Ethernet; adquisición completa ≈5s tras la exposición.
• Estación de trabajo: adquisición de imágenes en tiempo real, almacenamiento, procesamiento, impresión y transferencia; compatible DICOM.

Ventajas NEWHEEK
Fabricante original con más de 16 años de experiencia en equipos de rayos X. Amplia disponibilidad de repuestos, soporte técnico en línea y posibilidad de inspección por terceros antes de la entrega. Plazos de entrega competitivos y servicio postventa.

Especificaciones técnicas

• Marca: NEWHEEK
• Modelo: U300
• Origen: Shandong, China (continente)
• Alimentación: trifásica 380V±10%, 50Hz±1Hz; capacidad ≥55KVA
• Generador HV máx.: 50kVA (100kV, 500mA)
• Corriente tubo: 25–630mA; tiempo exposición: 1,0–6300ms; mAs: 0,1–6630mAs
• Tubo RX: 30.50KW/125KV, bifocus 1.0/2.0
• Colimador: manual; brillo de campo >160 lux
• Recorrido U-arm: 1200mm±20mm; rangos de rotación; SID 1000–1800mm
• FPD: a-Si 14×17", paso 150µm, Gigabit Ethernet, adquisición ≈5s
