Potter-Bucky con sensor plano

Descripción general
Las rejillas antiesparcimiento para rayos X son accesorios para sistemas radiográficos y fluoroscópicos que reducen la radiación dispersa para mejorar el contraste y la claridad diagnóstica. Newheek suministra rejillas circulares para intensificadores de imagen y rejillas rectangulares con asa hueca para equipos portátiles y de fluoroscopia, con dimensiones y parámetros personalizables para imágenes médicas y veterinarias.

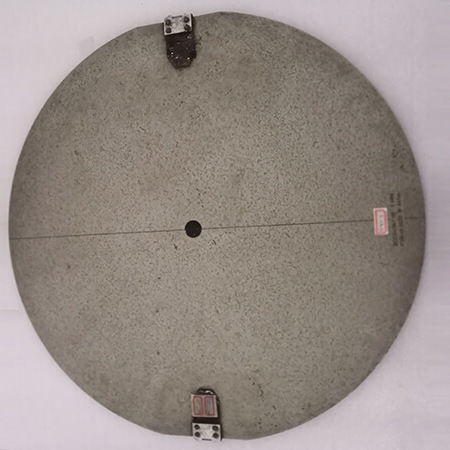

Rejillas circulares para intensificadores de imagen

• Ø242 mm — Relaciones 8:1, 10:1, 12:1; Distancia focal (F.D.) 0,7–1,8 m (opcional); para intensificador de imagen de 9"
• Ø266 mm — Relaciones 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opcional); para intensificador de imagen de 12"

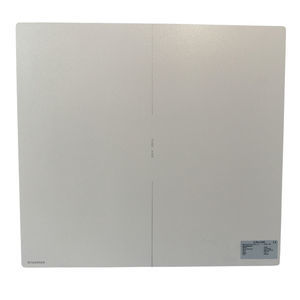

Rejilla rectangular con asa hueca

• 498,5 × 449 mm (ejemplo) — Relaciones 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opcional); rejilla especial personalizable en pulgadas, equipada con asa hueca para manipulación segura y ergonómica en campo

Principio de funcionamiento
El haz primario atraviesa al paciente mientras los fotones dispersos se desvían y degradan el contraste. La rejilla está formada por tiras absorbentes de plomo y un relleno interespacio: los rayos primarios pasan por los intersticios hacia el detector, mientras que los rayos dispersos oblicuos son absorbidos por las tiras de plomo. Al atenuar la dispersión, la rejilla mejora la definición de bordes y la visibilidad diagnóstica en película, paneles planos o intensificadores.

Opciones de personalización

• Densidades de rejilla: 40 L/cm (103 L/in)
• 52 L/cm (132 L/in)
• 60 L/cm (152 L/in)

Aplicaciones y beneficios

• Mejora el contraste radiográfico y fluoroscópico suprimiendo la dispersión
• Tamaños circulares compatibles con intensificadores de 9" y 12" para un alineamiento óptimo
• Diseño rectangular con asa para unidades móviles y uso de campo
• Varias relaciones de rejilla y distancias focales para ajustarse a protocolos clínicos
• Tamaños y especificaciones personalizables disponibles a petición
• Compatible con intensificadores de imagen, casetes de película y detectores planos digitales

Resumen
Las rejillas antiesparcimiento circulares y rectangulares con asa hueca de Newheek ofrecen opciones adaptables para fluoroscopia, radiografía móvil y equipos especiales. La configuración de relación de rejilla, densidad y distancia focal permite optimizar el control del contraste para diagnósticos por rayos X en entornos clínicos y veterinarios.

Especificaciones técnicas

• Tipos: Rejillas circulares (para intensificadores de imagen) y rejillas rectangulares con asa hueca
• Tamaños circulares: Ø242 mm (para intensificador 9"), Ø266 mm (para intensificador 12")
• Ejemplo de tamaño rectangular: 498,5 × 449 mm (personalizable)
• Relaciones de rejilla disponibles: 8:1, 10:1, 12:1
• Distancia focal (F.D.): 0,7–1,8 m (opcional/personalizable)
• Opciones de densidad: 40 L/cm, 52 L/cm, 60 L/cm (equivalentes: 103, 132, 152 L/in)
• Construcción: Tiras absorbentes de plomo con relleno interespacio
• Aplicaciones: Fluoroscopia con intensificador de imagen, unidades móviles, radiografía portátil, casetes de película, detectores planos digitales
• Personalización: Tamaño, densidad, relación de rejilla y distancia focal disponibles a petición
