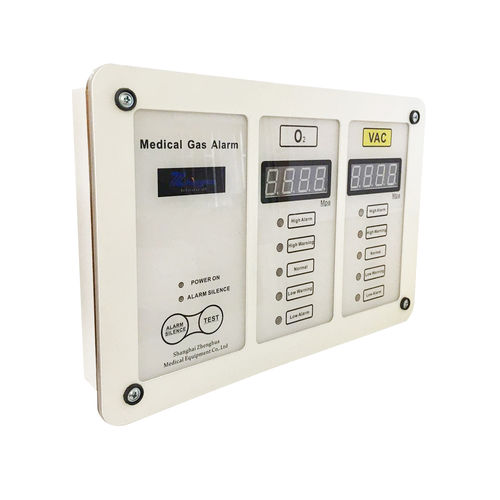

La caja de alarma de gas se utiliza para controlar la presión de la tubería del sistema de suministro de aire del centro médico y responder al cambio de presión a través de equipos electrónicos. Cuando la presión es superior o inferior al valor establecido, el sistema emitirá automáticamente una alarma mediante sonido y luz, a fin de recordar al personal de gestión que responda al sistema de suministro de aire del centro médico.
Principio de funcionamiento de la caja de alarma de gas:
El dispositivo de alarma de gas adopta el manómetro de contacto eléctrico para proporcionar la señal de conmutación, es decir, el manómetro de contacto eléctrico tiene dos contactos de límite superior y límite inferior de presión, y el valor de presión indicado por el contacto representa la presión máxima y mínima permitida de la tubería de gas respectivamente. Los valores de los contactos de límite superior e inferior del medidor pueden ajustarse manualmente.
El manómetro de contacto eléctrico se conecta en serie en la tubería de presión. Cuando la presión de la tubería es superior al valor límite superior, la aguja del manómetro entra en contacto con el contacto límite superior, generando así una señal eléctrica. Del mismo modo, cuando la presión de la tubería es inferior al valor límite inferior, la aguja del manómetro entra en contacto con el contacto límite inferior, generando también una señal eléctrica, que denominamos señal de conmutación. La señal de conmutación se conecta a la placa de circuitos de la caja de alarma de gas para formar un impulso de corriente: cuando se conecta la señal eléctrica de alta tensión, el dispositivo de alarma de gas iniciará la alarma de "sobrepresión", y al mismo tiempo,
---
