Sistema de integración de grabación de vídeo DM-AIO-K4

de trazadode señales vídeocon streaming

Descripción general
DM-AIO-K4 es un sistema compacto de integración de quirófano y gestión de medios en 4K que ofrece enrutamiento de vídeo, grabación quirúrgica, control de dispositivos, transmisión en vivo, audio/vídeo bidireccional, Worklist DICOM y conectividad PACS. Diseñado para modernizar quirófanos pequeños y medianos mediante una plataforma todo-en-uno para enrutamiento 4K, grabación, control de dispositivos y flujos de medios vinculados al paciente.

Puntos destacados de la plataforma

• Entradas/salidas HDMI 2.0 4×4 soportando hasta 3840×2160 @ 60 Hz
• Control integrado de dispositivos OR para iluminación, mesas, pendants y cámaras PTZ
• Grabación quirúrgica en MP4/AVI con división de archivos por tiempo o tamaño
• Gestión de medios vinculados a pacientes con integración Worklist DICOM y PACS
• Streaming, distribución en vivo y colaboración AV bidireccional
• Almacenamiento en red y exportación USB con doble Gigabit Ethernet

Problemas que resuelve

• Sistemas AV fragmentados: unificar endoscopios, cámaras de campo, monitores y cámaras de sala en una única plataforma de enrutamiento y visualización.
• Medios quirúrgicos desorganizados: asociar vídeos e imágenes con datos de paciente/procedimiento para una recuperación fiable de casos.
• Múltiples puntos de control: proporcionar una interfaz unificada para iluminación, mesas, pendants, cámaras y dispositivos multimedia para simplificar los flujos clínicos.

Una plataforma central — Descripción de la solución
El DM-AIO-K4 conecta fuentes de vídeo quirúrgicas comunes, las enruta a las pantallas adecuadas, graba contenido en alta resolución, soporta el control de dispositivos OR compatibles y mantiene el contenido capturado vinculado al caso clínico. Está pensado para actualizar digitalmente una sala sin el coste ni la complejidad de grandes plataformas OR empresariales.

Funciones principales

• Unificar enrutamiento de vídeo, grabación, comunicación y control de dispositivos compatibles.
• Proporcionar un flujo de trabajo coherente para previsualización, captura y recuperación de medios de caso.
• Soportar la docencia quirúrgica, la documentación y la integración con sistemas hospitalarios.
• Ofrecer una base práctica para despliegues digitales compactos en quirófano.

Ejemplos de implementación

• Estación de trabajo móvil con pantalla táctil: punto de control local compacto para enrutamiento, grabación, gestión de dispositivos y flujos de medios vinculados al paciente.

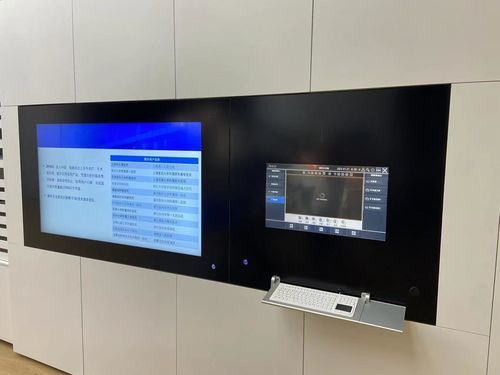

• Instalación mural integrada: visualización y control centralizados con doble pantalla e interfaz multimedia para un quirófano digital de bajo espacio requerido.

Capacidades principales

• Enrutamiento de vídeo 4K — cuatro entradas HDMI 2.0 y cuatro salidas HDMI 2.0 para enrutar fuentes a las pantallas del quirófano.
• Previsualización multi-fuente — previsualizar hasta cuatro fuentes en vistas simple, doble o cuadruple.
• Grabación quirúrgica 4K — grabar hasta 3840×2160 @ 60 Hz en MP4 o AVI, con división de archivos por duración o tamaño.
• Medios vinculados al paciente — asociar vídeos y capturas con metadatos de paciente/procedimiento para recuperación organizada.
• DICOM & Worklist — consultar datos de paciente, crear archivos DICOM vinculados al paciente y enviar al PACS.
• Red & almacenamiento — almacenamiento interno, exportación/backup USB, acceso web y subida FTP vía doble Gigabit Ethernet.
• Control centralizado de dispositivos — controlar luces quirúrgicas compatibles, mesas de operación, pendants de techo y cámaras PTZ; integración configurada por proyecto.
• Emisión & streaming — distribución en vivo y streaming de red para docencia y observación remota autorizada.
• Colaboración bidireccional — audio/vídeo bidireccional para docencia y soporte remoto.
• Interfaces serie para dispositivos — cuatro puertos RS232/485 con soporte VISCA para control PTZ e integraciones por proyecto.
• Acceso & auditoría — control de acceso de usuarios y registro de operaciones; configurable por proyecto.
• Herramientas de privacidad e imagen — marcas de agua, enmascaramiento de mosaico dinámico y ajustes de imagen (brillo, contraste, nitidez, saturación).
• Soporte de cumplimiento por proyecto — opciones de conformidad de seguridad eléctrica médica y EMC según mercado objetivo y configuración.

Flujo de trabajo de medios clínicos

• PASO 01 — Consulta Worklist: recuperar la información de paciente y procedimiento desde el flujo de trabajo hospitalario.
• PASO 02 — Confirmar contexto: seleccionar el paciente y caso correctos antes de la captura.
• PASO 03 — Capturar & Grabar: grabar vídeo 4K y capturar imágenes quirúrgicas clave.
• PASO 04 — Crear DICOM: generar contenido DICOM vinculado al paciente para uso clínico.
• PASO 05 — Subir al PACS: archivar y revisar los medios a través del entorno PACS del hospital.

Notas sobre integración y personalización
La plataforma se configura por proyecto hospitalario para conectividad DICOM/Worklist/HIS/RIS/PACS, interfaces de dispositivos y requisitos de red/flujo de trabajo. Almacenamiento, interfaces AV, control de dispositivos, método de instalación, periféricos y conectividad al sistema hospitalario pueden adaptarse a cada proyecto.

Especificaciones técnicas

• Modelo: DM-AIO-K4
• Arquitectura: plataforma industrial x86
• Procesador: Intel Core i7-8700
• Memoria: ≥16 GB
• Almacenamiento: 128 GB SSD + 2 TB HDD
• Entrada de vídeo: 4 × HDMI 2.0
• Salida de vídeo: 4 × HDMI 2.0
• Resolución máxima: hasta 3840 × 2160 @ 60 Hz
• Distribución de pantalla: vista simple / doble / cuádruple
• Grabación: hasta 4K@60Hz; MP4 / AVI; dividir por tiempo o tamaño
• Control estándar de dispositivos: 4 × RS232/485; soporte VISCA
• Integración OR personalizada: luces quirúrgicas compatibles, mesas de operación, pendants de techo y otros dispositivos (sujeto a evaluación de interfaces/protocolos)
• Emisión & colaboración: distribución en vivo, streaming de red y audio/vídeo bidireccional
• Red: 2 × Gigabit Ethernet RJ45
• Flujo hospitalario: DICOM, Worklist, integración de proyecto HIS / RIS / PACS
• Audio: amplificador integrado para altavoces de techo pasivos compatibles
• Gestión del sistema: control de acceso básico y registro de auditoría de operaciones; configurable por proyecto
• Configuración: almacenamiento, interfaces y funciones del sistema configurables por proyecto
