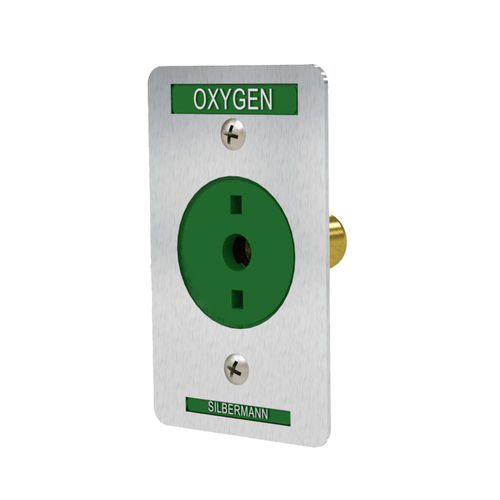

Toma tipo diamante Sil-Ohio

de gases médicos

Nuestras tomas de gases medicinales son diseñadas y fabricadas para que duren y garanticen un flujo constante y seguro de los gases medicinales, para el paciente y los equipos medicinales

Flujo y fugas de todas las tomas de gas son 100% probados. Posteriormente, las tomas de oxígeno son limpiadas antes de ser despachadas.

Nuestras tomas están diseñadas por diseñadores industriales para garantizar una apariencia y entorno atractivos y agradables para el paciente y el personal médico.

CARACTERÍSTICAS Y BENEFICIOS

• Acepta adaptadores de gas específicos de Silbermann Diamond.
• Todas las salidas son 100% probadas hidrostáticamente para detectar fugas.Las salidas se ensamblan, desengrasan y limpian en fábrica para el servicio de gases médicos.
• Indexado para eliminar la intercambiabilidad de los servicios de gas.
• Tubería de entrada giratoria de 360° para facilitar la instalación.
• Bajo mantenimiento debido al uso de selladores VITON en el ensamblaje frontal (válvula de accionamiento).

DATOS TÉCNICOS

• La toma de gases medicinales será de tipo Diamond de SILBERMANN, fabricada conforme a la norma ISO 9170-1.
• La toma será específica para cada gas mediante un sistema de pasadores de seguridad que garantice la correspondencia entre el panel frontal de servicio y el módulo de empotramiento específico para el gas.
• Las tomas de presión positiva y negativa incorporarán válvulas de retención primaria y secundaria para permitir las pruebas y el mantenimiento sin interrumpir el suministro. El panel frontal de servicio podrá retirarse para realizar el mantenimiento sin necesidad de cortar el suministro de gas.
• El conjunto de la válvula frontal con mecanismo de bloqueo incorporará un panel frontal de aluminio anodizado.
• La toma estará equipada con un tubo de cobre tipo K de 175 mm de longitud y 12,7 mm (1/2″) de diámetro exterior. El tubo del módulo de empotramiento estará unido al cuerpo de la toma mediante soldadura fuerte con plata.
• Una vez instalado el módulo de empotramiento, la profundidad de la toma será ajustable para adaptarse a distintos espesores de pared.
• La toma de conexión rápida cumplirá con la norma ISO 9170-1 y aceptará únicamente el adaptador Silbermann Diamond correspondiente al gas específico.
• La caída de presión a través de la toma será inferior a 20 kPa con un caudal de 120 L/min y una presión de entrada de 350 kPa (3,5 bar).
• Cuando esté completamente abierta, la toma permitirá un caudal de hasta 600 L/min y una presión de 400 kPa (4 bar).

NORMAS DEL SISTEMA DE GAS MÉDICO:
Requisitos NFPA 99 y EN ISO 7396-1

NORMAS APLICABLES:
NFPA 99, ISO 9170-1

SISTEMA DE GESTIÓN DE CALIDAD SILBERMANN
Marcado CE
