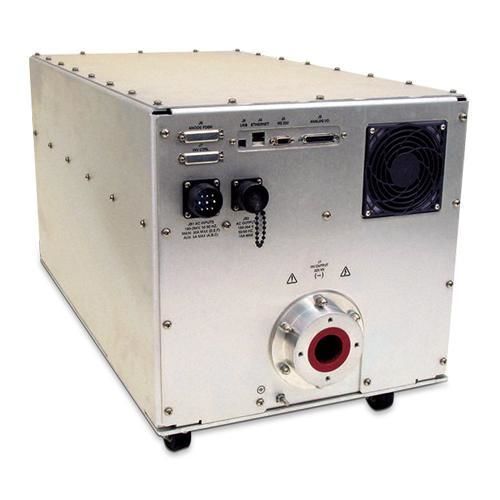

Generador de rayos X para radiografía polivalente XRV series

integrado en el equipo

Resumen
La serie XRV de Spellman son fuentes de alta tensión para generadores de rayos X compactos, con potencias de salida de 1,8 kW a 6,0 kW y rangos de tensión DC de 5 kV hasta 160 kV/225 kV, además de variantes bipolares ±160 kV/±175 kV/±225 kV. Están disponibles en configuraciones negativa, positiva o bipolar y están diseñadas para integración OEM en inspección industrial, escáneres de seguridad y sistemas X‑ray relacionados.

Funciones destacadas

• Familias: 160 kV, 225 kV, 320 kV, 350 kV y 450 kV
• Potencias: 1,8 kW, 3,0 kW, 4,0 kW, 4,5 kW y 6,0 kW
• Entrada CA con corrección del factor de potencia (PFC activo en modelos monofásicos; PFC pasivo en 6,0 kW trifásico)
• Fuentes de filamento integradas duales con control de emisión en lazo cerrado (0–6 A @ hasta 10 Vdc)
• Control digital y analógico: USB, Ethernet, RS-232 e interface analógica de 25 pines
• Conectores HV: R24 o R28 (simples o dobles en modelos bipolares)

Aplicaciones

• Ensayos no destructivos (END) e inspección industrial
• Escaneo por rayos X y control de seguridad
• Integración OEM en sistemas de rayos X

Selección de modelo (ejemplos)

• XRV160*1800 — 160 kV, 1,8 kW, positiva o negativa
• XRV160*6000 — 160 kV, 6,0 kW, positiva o negativa (variantes 208 V o 400 V)
• XRV320P&N1800 — ±160 kV, 1,8 kW, bipolar
• XRV450P&N4500 — ±225 kV, 4,5 kW, bipolar

Especificaciones técnicas (selección)

• Rango de tensiones de salida: 5 kV hasta la tensión correspondiente a la familia (160/225 kV) o configuraciones ± para modelos bipolares
• Corriente de salida: depende del modelo (típicamente 0–30 mA; algunos hasta 0–50 mA)
• Precisión de tensión: 0,25 %; estabilidad: ≤0,1 % en 8 horas tras 1 h de calentamiento (típ.)
• Ripple/Noise (p-p): desde <0,025 % según modelo
• Dimensiones (ejemplos): XRV160 unidad simple 256 × 436 × 609 mm; XRV225 unidad simple 404 × 432 × 780 mm
• Peso (ejemplos): unidades simples 68–109 kg; configuraciones dobles hasta ~218 kg

Control e interfaces

• Interfaz analógica (25 pines): programación/monitor kV/mA, control de filamento, interlocks, fallos
• Digital: RS-232 (9 pines), Ethernet (RJ45), USB (estándar)
• Software: ejemplo de GUI para Windows incluido; soporte para integración OEM

Medio ambiente y cumplimiento

• Temperatura de funcionamiento: 0 °C a +50 °C; almacenamiento: -40 °C a +85 °C
• Humedad: 20 %–85 % RH, sin condensación; refrigeración: aire forzado
• Conformidad: directivas EEC EMC y Low Voltage; RoHS conforme; consultar archivos de producto

Notas
Las especificaciones pueden cambiar. Consulte la hoja de datos Spellman XRV para información técnica completa y actualizada.
