Fotopletismógrafo respiratorio BIOPAC

para animales

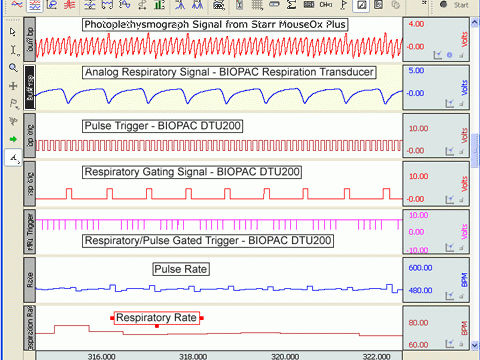

Soluciones de activación para MouseOx® Plus La salida de la forma de onda del fotopletismógrafo por el MouseOx Plus puede ser usada para generar señales de disparo cardíaco cuando se usa como una entrada para el BIOPAC DTU200 Dual Channel Gating System. Cuando se combina con un transductor de respiración BIOPAC y nuestro sensor de RMN, se pueden crear señales de disparo para su uso en la adquisición de imágenes de RMN. Se pueden utilizar señales de disparo con compuerta respiratoria/pulso para medir el tiempo de las resonancias magnéticas en la fase deseada de cada ciclo cardíaco y respiratorio, lo que permite reducir o eliminar el artefacto de movimiento. Los diales del DTU200 permiten ajustar los niveles de disparo y acondicionar las señales de entrada. Ambos canales de entrada pueden amplificarse hasta 10X, con filtro de paso bajo (cardiaco 10-100 Hz; respiratorio 1-10 Hz) y filtro de paso alto (cardiaco 0.1-1 Hz; respiratorio 0.05-0.5 Hz). Las señales de entrada analógicas crudas y condicionadas y las señales de disparo correspondientes pueden ser monitoreadas y registradas en tiempo real utilizando el sistema de adquisición de datos BIOPAC MP150.
