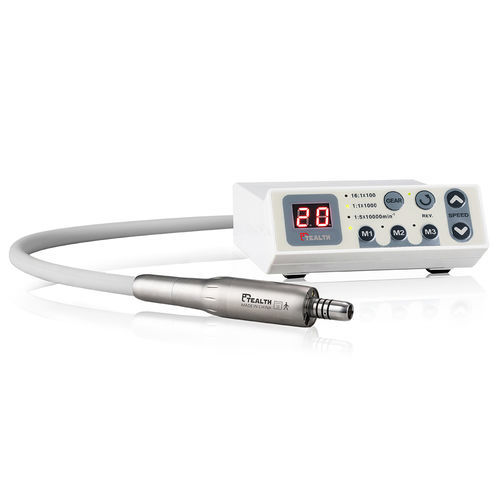

Micromotor para unidades dentales DIL-20C

para odontologíaDCeléctrico sin cepillo

Descripción del producto
Marca: Tealth
Origen: China
Plazo de entrega: dentro de 3 días laborables
Capacidad de suministro: 10 000 unidades/año

Contenido del embalaje

• Motor: 1 unidad

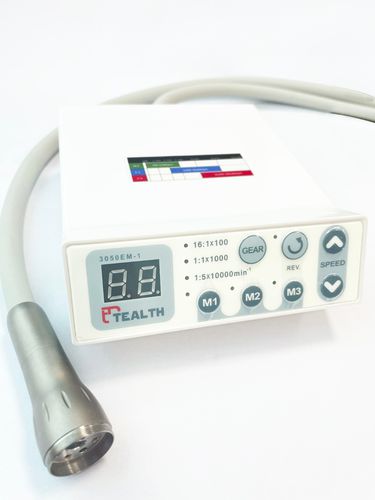

• Placa de control (Control PC board): 1 unidad
• Conector/adaptador de alimentación: 1 unidad

Características

• Cabezal de par compatible con contra-ángulos dentales
• Funcionamiento silencioso: ruido ≤ 60 dB
• Tamaño del motor: Φ22 × L71 mm
• Voltaje: 24 V CC

Detalles del producto
Nombre: Motor eléctrico Tealth para irrigación interna
Código: M2
Tipo de pulverización: irrigación interna
Conector: tipo E estándar ISO
Tubo de aire y tubo de agua separados para un enfriamiento optimizado.

Tabla técnica

• Tipo de motor: motor brushless DC
• Voltaje: 24 V CC
• Modo de funcionamiento: REV (reversible)
• Rango de velocidad: 2.000–40.000 rpm (1:1)
• Par: 3,2 N·cm
• Flujo de gas refrigerante: 6–8 NL/min (0,2 MPa)
• Esterilización: 121 °C durante 20 min o 132 °C durante 15 min
• Tamaño del motor: Φ22 × L71 mm
• Ruido: ≤ 60 dB

Relaciones de velocidad (contra-ángulo)
16:1 — 100 ~ 2.500 rpm
1:1 — 2.000 ~ 40.000 rpm
1:5 — 10.000 ~ 200.000 rpm

Instalación

• Paso 1: Fije la placa de control del motor dentro de la bandeja de instrumentos de la unidad dental y conecte una tubería de 4 orificios del contra-ángulo a la placa.
• Paso 2: Conecte la tubería del motor de la placa de control al motor y monte el motor en los pilones del contra-ángulo.
• Paso 3: Conecte la alimentación al panel de control, encienda, extraiga el motor; el control se realiza mediante pedal.

Instrucciones de uso

• 1. Los indicadores del panel muestran estado y funciones.
• 2. Encienda el interruptor; el piloto indica que el motor gira.
• 3. Pulse el botón de ajuste de velocidad para seleccionar RPM.
• 4. Pulse REV para cambiar sentido: verde = horario, naranja = antihorario.
• 5. Mantenga REV pulsado 3 segundos para activar/desactivar el giro inverso.
• 6. Seleccione la relación adecuada (16:1, 1:1, 1:5) según el contra-ángulo; el botón seleccionado se iluminará.

Advertencias
No pulsar REV mientras el motor esté en funcionamiento.

Mantenimiento

• Limpie motor y panel con alcohol diariamente para mantener la higiene.
• No usar agua fuertemente oxidada, peróxido o desinfectantes agresivos para limpieza o remojo.
• Reemplace los anillos tóricos dañados puntualmente.
• Limpie la superficie antes de esterilizar en autoclave; autoclave a 121 °C durante 20 min o 132 °C durante 15 min.
• Presión de trabajo: 0,2 MPa. Flujo de aire de refrigeración: 65 mL/min. Operación continua: hasta 60 min, luego reposo 5 min.
