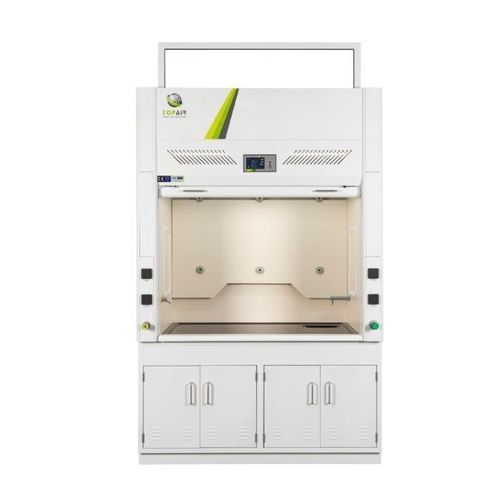

Campana de aspiración química FH-120

de escapede laboratoriode pie

Resumen
Las campanas de humo de metal de TopAir protegen al personal del laboratorio de vapores nocivos al trabajar con gases peligrosos, disolventes orgánicos y otros compuestos. Canalizan los vapores químicos fuera del edificio mediante un ventilador exterior instalado en el techo o en una pared exterior. Certificaciones: EN-14175 / CE / ASHRAE 110-1995.

Estructura

• Pintura metálica revestida con epoxi.
• Revestimiento interno hecho de 5 mm HPL.
• Superficie de trabajo estándar de cerámica (opciones: acero inoxidable, polipropileno, epoxi, HPL).
• Ventana frontal de vidrio de seguridad de 5 mm con sistema de contrapeso.
• Gabinete inferior ventilado hecho de metal pintado con epoxi.
• Ventilación de aire tanto desde el panel superior como desde el panel trasero.

Características / Sistemas de control y opciones

• Sistema de control estándar: pantalla táctil a color de 7" para controlar iluminación y tomas de corriente (encendido/apagado).
• Opciones de actualización de control: AFA (pantalla 7" con visualización de velocidad de aire y alarma).
• Sistema VAV (pantalla 10.1" con control automático de velocidad de aire e VFD, visualización de temperatura y humedad).
• Sistema activo: pantalla 10.1" con ahorrador de energía, movimiento automático del marco y sistema de detección de proximidad (reduce costes energéticos).
• Iluminación LED de 800 lux separada del área de trabajo (opción de luz a prueba de explosiones).
• Accesorios opcionales: grifos, fregaderos, enchufes, andamiaje y ventilador exterior.
• Accesorios y versiones disponibles: kits, ventiladores centrífugos, tapas y tomas, sistema VAV, etc.
• Certificaciones relevantes: EN-14175, ASHRAE 110-1995, CE.

Modelos (tabla)
Especificación/ Modelo | FH-120 | FH-150 | FH-180 | FH-200 | FH-220
Dimensiones Externas A x P x A | 1200 x 800 x 2350 mm (47.2×31.5×92.5") | 1500 x 800 x 2350 mm (59×31.5×92.5") | 1800 x 800 x 2350 mm (70.8 x 31.5 x 92.5") | 2000 x 800 x 2350 mm (78.7 x 31.5 x 92.5") | 2200 x 800 x 2350 mm (86.6 x 31.5 x 92.5")
Área de trabajo (A x P x A) | 950 x 630 x 1145 mm (37.4 x 24.8 x 45") | 1250 x 630 x 1145 mm (49.2 x 24.8 x 45") | 1550 x 630 x 1145 mm (61 x 24.8 x 45") | 1750 x 630 x 1145 mm (68.9 x 24.8 x 45") | 1950 x 630 x 1145 mm (76.8 x 24.8 x 45")
Dimensiones del Collar de Escape | 1 x 10" / 250 mm | 1 x 10" / 250 mm | 1 x 10" / 250 mm | 1 x 12" / 315 mm | 1 x 12" / 315 mm
Apertura Máxima del Marco Frontal | 860 mm / 33.8" (aplicable a los modelos listados)
Estándar de Producción / Prueba | EN-14175 / ASHRAE 110-1995
Velocidad del Aire | 0.5 ± 0.1 m/s (100 ± 20 fpm)
Material de la Campana | Pintura epoxi revestida de metal
Superficie de trabajo | Estándar: cerámica. Otras opciones: HPL, polipropileno, epoxi, acero inoxidable
Sistema de Control | Estándar: pantalla a color de 7" con controles de encendido/apagado. Opciones: AFA, VAV, sistemas activos
Opcional | Grifo de agua, grifo de gas, grifo de vacío, fregadero PP, vidrio triple, luz a prueba de explosiones
Suministro de Energía | 110/220 V, 50/60 Hz (suministro monofásico incluido; trifásico disponible bajo pedido)
Iluminación | 800 lux

Accesorios (resumen)

• FH-ACTIVE: active sash system con pantalla 10.1".
• FH-AFA: sistema de control con pantalla 7" y/o alarma de flujo de aire y visualización.
• FH-FAN-1500-300: ventilador centrífugo 1.5 kW (DIA 300 mm).
• FH-FAN-750: ventilador centrífugo 0.75 kW (DIA 250 mm).
• FH-PP-KP4B: fregadero/cup sink de polipropileno (varios tamaños disponibles).
• FH-GTAP / FH-WTAP: grifo de gas / grifo de agua.
• FH-KIT: kit para campana (1 grifo de agua, 1 grifo de gas, 1 cup sink y 4 tomas de corriente).
• FH-SOCKET: tomas eléctricas.
• FH-VAV: monitor de flujo con alarma audible VAV + VFD incluido, controlador táctil.

Características / Especificaciones técnicas

• Certificaciones: EN-14175, ASHRAE 110-1995, CE.
• Material carcasa: metal con pintura epoxi; revestimiento interior 5 mm HPL.
• Superficie de trabajo estándar: cerámica (opciones: HPL, polipropileno, epoxi, acero inoxidable).
• Ventana frontal: vidrio de seguridad 5 mm con contrapeso; apertura máxima del marco frontal: 860 mm.
• Velocidad de extracción/aire en el frente: 0.5 ± 0.1 m/s (100 ± 20 fpm).
• Iluminación: LED 800 lux; opción de iluminación a prueba de explosiones.
• Sistemas de control: pantalla 7" (estándar), AFA 7", VAV/activo con pantalla 10.1" y control VFD.
• Alimentación: 110/220 V, 50/60 Hz (monofásico incluido; trifásico bajo pedido).
• Opciones y accesorios: ventiladores centrífugos (0.75 kW / 1.5 kW), grifos de agua/gas/vacío, fregaderos PP, kits de instalación, tomas y accesorios eléctricos.
• Modelos disponibles: FH-120, FH-150, FH-180, FH-200, FH-220 (posibilidad de personalizar cualquier tamaño).
