Unidad de control de velocidad del aire VAV-9

de movimientopara campanas de aspiración

Overview
El VAV-9 de TopAir es un sistema integrado de control VAV (volumen de aire variable) diseñado para la operación inteligente de campanas extractoras. El sistema mide la velocidad del aire mediante un sensor HOTWIRE y ajusta automáticamente la velocidad del ventilador a través de un variador de frecuencia (VFD) de alta calidad para alcanzar los puntos de consigna, reduciendo el consumo energético y la carga sobre HVAC.

Safety and Monitoring
El VAV-9 supervisa continuamente el flujo de aire y genera alertas visuales y sonoras si el flujo se desvía de los umbrales establecidos. En caso de fallo crítico, el interior del armario se ilumina en rojo para facilitar la detección rápida, incluso por personal con problemas auditivos.

System Concept
Entregado como una solución preintegrada plug-and-play, el VAV-9 incluye la lógica de control, la pantalla táctil y el VFD preconfigurados y programados. Esto elimina la necesidad de compras separadas e integración in situ, reduciendo el tiempo de instalación y la complejidad de la puesta en marcha.

Use & Installation
El VAV-9 puede retrofit en campanas existentes o instalarse en unidades nuevas. Las instalaciones típicas incluyen laboratorios de investigación, instalaciones de salud, empresas de ciencias de la vida y universidades. El sistema permite un montaje y una conexión eléctrica sencillos por parte de técnicos HVAC.

Included components

• Pantalla táctil 9" color con indicadores visuales y de audio y botón de silencio
• Unidad con sensores y fuente de alimentación para la pantalla
• Variador de frecuencia (VFD) que controla la frecuencia y tensión del motor

Features

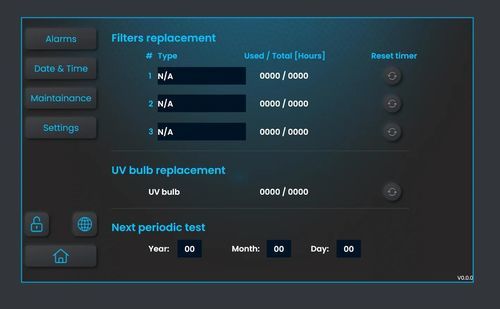

• Pantalla táctil 9" con controles para punto de consigna, velocidad del aire, alertas y configuración
• Inversor de frecuencia (VFD) de alta calidad para control eficiente del ventilador
• Opciones de sensores HOTWIRE configurables según conductos y diseño de la campana
• Interfaz fácil de usar para control y monitorización local
• Paquete rentable que incluye VFD y pantalla táctil
• El VFD reduce el ruido del motor y mejora la eficiencia energética

Models (table)
Modelo: VAV-9
Pantalla: pantalla táctil color 9"
Función: Control automático de velocidad del aire (VAV + VFD) y sistema operativo central para campanas extractoras
Rango de visualización: 0 – 2 m/s
Punto de alarma baja: configurable
Salida: 3 fases 3 x 230 V
Entrada analógica: 0–10 VDC
Alimentación: 110–220 V, 50/60 Hz

Technical specifications

• Modelo: VAV-9
• Pantalla: pantalla táctil color 9"
• Función: Control VAV + VFD automático para campanas
• Rango de visualización: 0 – 2 m/s
• Punto de alarma baja: configurable
• Salida: 3 fases, 3 x 230 V
• Entrada analógica: 0–10 VDC
• Alimentación: 110–220 V, 50/60 Hz
• Componentes incluidos: pantalla táctil, unidad de sensores y alimentación, VFD
• Sensores: sistemas HOTWIRE configurables según solicitud del cliente
• Alertas: indicadores visuales y de audio; el interior del armario se ilumina en rojo en caso de fallo para detección a distancia
• Aplicaciones típicas: laboratorios de investigación, instalaciones de salud, empresas de ciencias de la vida, universidades
