Fantoma de prueba para IRM HD-C03

para ecografíapara escáner de rayos Xpara radiología

Resumen

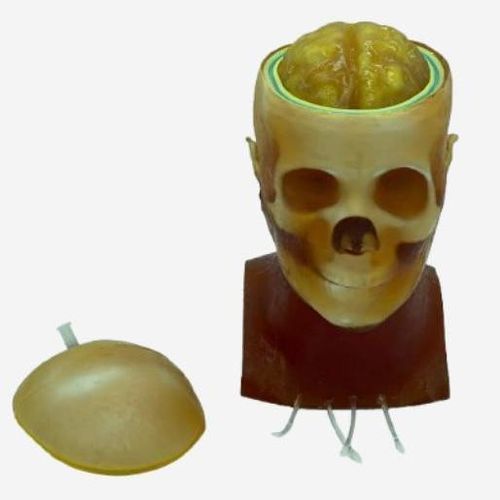

El fantoma de cabeza para adultos (dinámico, abrible) es visible en estudios de ecografía, RM y radiografía/TC. Presenta un cerebro modelado anatómicamente en material poliuretano ultra‑blando y un cráneo realista de tres capas con una capa interna diploica. El fantoma incluye vasos sanguíneos realistas y un sistema ventricular inflable que puede rellenarse con líquido.

Imágenes y aplicaciones
El fantoma es adecuado para imágenes RM ponderadas en T2 (los tiempos de relajación T2 del tejido son realistas) y ofrece muy buenos resultados con métodos de densidad de protones. También puede obtener imágenes con secuencias ponderadas en T1, aunque los valores de T1 son menos realistas (aprox. 100 ms). El fantoma puede usarse en angiografía y acepta diversos medios de contraste, incluyendo sulfato de bario, compuestos a base de yodo, gadolinio, microburbujas y óxidos de hierro.

Anatomía y características clave

• Cráneo con ventanas temporal y suboccipital para Doppler transcraneal — calvaria abrible y extraíble
• Parénquima cerebral con forma anatómica (materia gris)
• Vasos cerebrales complejos incluyendo un polígono de Willis incorporado (diámetros interiores: 2 mm, 3 mm, 4 mm)
• Una bifurcación, una estenosis, dos aneurismas
• Vasos conectados al cuello con conectores plásticos para llenado
• Sistema ventricular completo (ventrículos laterales, tercero y cuarto), inflable y rellenable
• Marcas de alineación y material cutáneo acústicamente correcto

Preparación y uso
Antes de la adquisición, llenar completamente los ventrículos con agua o con el agente de contraste seleccionado mediante el tubo de llenado situado en la parte posterior del cerebro. Tras el llenado, tapar el tubo con el tapón de silicona extraíble. Para exploración por ecografía, llenar la cavidad craneal con agua (con jeringa o vertiendo por la apertura trasera) o sumergir la cabeza en un tanque de agua y eliminar las burbujas entre cráneo y cerebro. Después de las pruebas, drenar y secar antes de almacenar.

Apariencia
Apariencia por defecto: ámbar translúcido. Opción de apariencia tipo piel disponible bajo pedido. Pueden observarse pequeñas variaciones de apariencia debido a las características del material y las tolerancias de producción.

Propiedades técnicas (tabla seleccionada)
Tipo de tejido | Velocidad del sonido [m/s] | Densidad [g/cm3] | Dureza [Shore 00] | T2 [ms] | Granulación | Atenuación a 2.25 MHz [dB/cm]
Hueso cortical | 3000 ± 30 | 2.31 | N/A | N/A | N/A | 6.4 ± 0.3
Hueso trabecular | 2800 ± 50 | 2.03 | N/A | N/A | N/A | 21 ± 2
Materia cerebral | 1400 ± 10 | 0.99 | 20 | 70 | SÍ | 1.0 ± 0.2
Piel/Tejido corporal | 1400 ± 10 | 1.02 | 60 | 50 | NO | 1.7 ± 0.2

Propiedades térmicas del tejido simulante de hueso (selección)
Conductividad térmica: 0.776 W/m K | Capacidad calorífica volumétrica: 1.040 MJ/m^3 K | Difusividad térmica: 0.746 mm^2/s | Resistividad térmica: 1.289 m K/W | Calor específico: 0.978 J/g °C | Velocidad del sonido: 3070 m/s

Valores HU de materiales simulantes de tejido (selección)
Nº | Tipo de tejido | Valor HU (promedio)
1 | Tejido cerebral | -25
2 | Hueso trabecular | 800
3 | Hueso cortical | 1300
4 | Tejido cutáneo | -25

Fantomas de cabeza - características comparativas seleccionadas
Característica | Cabeza dinámica abrible | Cabeza estática | Cabeza dinámica | Cabeza estándar
Cráneo | ✓ | ✓ | ✓ | ✓
Calvaria abrible/desmontable | ✓ | ✖ | ✖ | ✖
Ventrículos cerebrales | ✓ | ✖ | ✖ | ✓
Vasos cerebrales (incl. polígono de Willis) | ✓ (2/3/4 mm) | ✖ | ✓ (2/3/4 mm) | ✖

Incluido con el pedido (estándar)

• Fantoma de cabeza adulto (dinámico, abrible)
• Manual de usuario / instrucciones de montaje
• Garantía de 2 años
• Maletín rígido de transporte

Características / especificaciones técnicas

• Denominación comercial: Adult Head (Dynamic, Openable)
• SKU / código de producto: HD-C03
• Tamaño del fantoma: 12 x 9 x 7 pulgadas (aprox.)
• Tamaño de envío: 23 x 14 x 10 pulgadas
• Peso del fantoma: ~17 lbs; Peso de envío: ~22 lbs
• Ventrículos: volumen total 35 mL; diámetro interno ~9.5 mm; diámetro externo ~15.1 mm; tubo unido ~50 mm de longitud
• Vasos: diámetros internos 2 mm (azul), 3 mm (verde), 4 mm (rojo)
• Material cerebral: material mimético de tejido a base de poliuretano ultra‑blando (estable en el tiempo, no se seca)
• Cráneo: estructura realista de tres capas con diploe interno; materiales óseos sintéticos compuestos epoxi reforzados con cerámica
• Revestimiento: fantomas estándar con recubrimiento protector de goma de uretano más rígida (acabado brillante); el recubrimiento aumenta la dureza Shore 00 medida en ~30 puntos
• Propiedades ecográficas: material cutáneo acústicamente correcto, velocidades de sonido y valores de atenuación especificados por tipo de tejido
• Propiedades RM: tiempos de relajación T2 realistas (optimizados para imágenes ponderadas en T2); la imagen por densidad de protones ofrece muy buenos resultados; valores T1 ≈ 100 ms
• Compatibilidad con contrastes: compatible con sulfato de bario, agentes a base de yodo, gadolinio, microburbujas y óxidos de hierro
• Características: calvaria abrible y extraíble, conectores plásticos, marcas de alineación, vasos conectados al cuello para llenado, aneurismas/estenosis/bifurcaciones realistas
