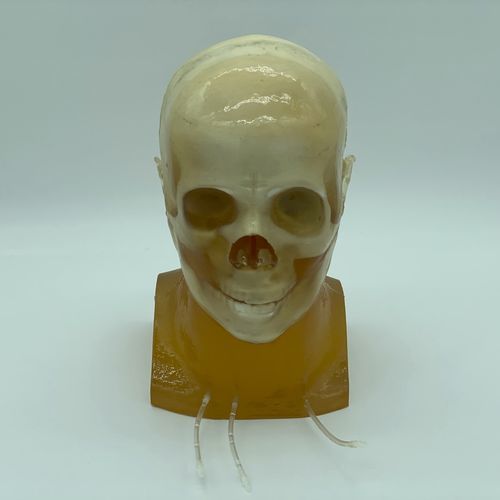

Fantoma de prueba para escáner de rayos X HD-A03

para ecografíapara radiologíapara IRM

Visión general
El fantoma de cabeza adulta (Standard) reproduce la anatomía media de la cabeza humana masculina para imagen multimodal (ultrasonido, RM, rayos X/TC). Los materiales incluyen poliuretano ultra‑blando para el parénquima cerebral y un cráneo de tres capas con diploe. Se incluyen ventrículos inflables que pueden rellenarse con líquido para validación de procedimientos e imágenes.

Anatomía

• Cráneo
• Cerebro
  • Materia gris
  • Ventrículos cerebrales (laterales, tercero, cuarto)
  • Tumor cerebral (opción)
  • Falda cerebral (Falx cerebri)
  • Vasos cerebrales (incluye características del polígono de Willis)
  • Una bifurcación
  • Vasos conectados con el cuello
• Marcas de alineación
• Material cutáneo con propiedades acústicas correctas

Características de imagen y funcionales
Diseñado para validación angiográfica y evaluación de calidad de imagen multimodal. Los ventrículos son inflables y rellenables (35 mL cada uno). Compatible con agentes de contraste habituales: sulfato de bario, basados en yodo, basados en gadolinio, microburbujas y agentes a base de óxido de hierro. Los materiales que imitan tejidos para RM presentan valores de T2 realistas (adecuados para secuencias ponderadas en T2 e imagen de densidad de protones); los valores de T1 son más bajos (~100 ms) y menos representativos. Totalmente utilizable en TC (valores HU proporcionados) y en ecografía diagnóstica (propiedades acústicas especificadas).

Ventrículos (detalles geométricos)
Diámetro interior: 9.5 mm | Diámetro exterior: 15.1 mm | Tubo unido a los ventrículos: ~50 mm de longitud | Capacidad de los ventrículos: 35 mL cada uno (inflables y rellenables)

Comparación de fantomas de cabeza (matriz de características seleccionadas)
Características | Dynamic, Adv. Head | Static Head | Dynamic Head | Standard Head | Training, V1 Head | Hematoma Head | Openable Head
Cráneo | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Calvaria abierta y removible | ✓ | ✖ | ✖ | ✖ | ✖ | ✖ | ✓
Columna cervical | ✖ | ✓ | ✖ | ✖ | ✓ | ✓ | ✖
Material que imita la piel | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Cerebro (materia gris) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✖
Ventrículos cerebrales | ✓ | ✖ | ✖ | ✓ | ✖ | ✓ | ✖
Tumor cerebral | ✖ | ✖ | ✖ | ✓ | ✖ | ✖ | ✖
Falda cerebral | ✖ | ✖ | ✖ | ✓ | ✓ | ✓ | ✖
Sustancia blanca | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Vasos cerebrales | ✓ (2mm,3mm,4mm polígono de Willis) | ✖ | ✓ (2mm,3mm,4mm polígono de Willis) | ✓ | ✖ | ✖ | ✖
Una bifurcación | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Una estenosis | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Dos aneurismas | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Vasos conectados con el cuello | ✓ | ✖ | ✓ | ✓ | ✖ | ✖ | ✖
Conectores plásticos | ✓ | ✖ | ✓ | ✖ | ✖ | ✖ | ✖
Pequeños objetos estáticos | ✖ | ✓ (0.5mm,1mm,2mm,3mm) | ✖ | ✖ | ✖ | ✖ | ✖
Cavidades aéreas realistas | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Marcas de alineación | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓
Seno frontal con espacios aéreos | ✖ | ✖ | ✖ | ✖ | ✓ | ✖ | ✖
Hematoma (opción) | ✖ | ✖ | ✖ | ✖ | ✖ | ✓ | ✖

Propiedades técnicas (acústica / RM / ultrasonido / TC)

• Hueso cortical — Velocidad del sonido: 3000 ± 30 m/s | Densidad: 2,31 g/cm³ | Dureza: N/A (Shore 00) | T2: N/A | Atenuación a 2,25 MHz: 6,4 ± 0,3 dB/cm
• Hueso trabecular — Velocidad del sonido: 2800 ± 50 m/s | Densidad: 2,03 g/cm³ | Dureza: N/A | T2: N/A | Atenuación a 2,25 MHz: 21 ± 2 dB/cm
• Tejido cerebral — Velocidad del sonido: 1400 ± 10 m/s | Densidad: 0,99 g/cm³ | Dureza: 20 (Shore 00) | T2: 70 ms | Atenuación a 2,25 MHz: 1,0 ± 0,2 dB/cm
• Tumor — Velocidad del sonido: 1400 ± 10 m/s | Densidad: 1,01 g/cm³ | Dureza: 30 (Shore 00) | T2: 65 ms | Atenuación a 2,25 MHz: 1,2 ± 0,2 dB/cm
• Piel / tejidos corporales — Velocidad del sonido: 1400 ± 10 m/s | Densidad: 1,02 g/cm³ | Dureza: 60 (Shore 00, sin capa protectora) | T2: 50 ms | Atenuación a 2,25 MHz: 1,7 ± 0,2 dB/cm

Valores técnicos adicionales

• Conductividad térmica (tejido óseo simulado): 0,776 W/m·K
• Capacidad calorífica volumétrica: 1,040 MJ/m³·K
• Difusividad térmica: 0,746 mm²/s
• Resistividad térmica: 1,289 mK/W
• Calor específico: 0,978 J/g·°C
• Velocidad del sonido (hueso): 3070 m/s

Valores HU de los materiales que imitan tejidos (promedio TC)

• Tejido cerebral: -25 HU
• Hueso trabecular: 800 HU
• Hueso cortical: 1300 HU
• Tejido cutáneo: -25 HU

Notas
Todos los fantomas estándar están recubiertos con una capa protectora de caucho de uretano más dura para mejorar la apariencia y la resistencia a arañazos; este recubrimiento aumenta la dureza Shore 00 medida en ~30 puntos respecto al material sin recubrimiento. Pueden producirse pequeñas variaciones visuales por las características del material y las tolerancias de fabricación.
