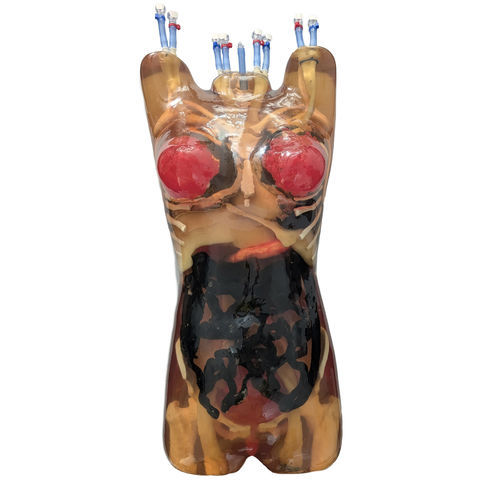

Fantoma de prueba para tomografía TO-A06

para IRMpara ecografíapara escáner de rayos X

Descripción general The Adult Female Torso Phantom es un simulador de imágenes médicas de alta fidelidad derivado de datos de TC de pacientes reales (mujer de 35 años, 168 cm de altura, IMC ajustado a 22). Diseñado con segmentación avanzada basada en IA y desarrollado con información clínica, reproduce estructuras anatómicas y posicionamiento de órganos realistas. El maniquí presenta movimientos cardiacos y respiratorios dinámicos y está diseñado para imágenes multimodales (rayos X, TC, RM) con buena compatibilidad con ultrasonidos para muchas regiones. Capacidades clave

• Anatomía y posicionamiento de órganos altamente realistas extraídos de un conjunto de datos de TC en vivo
• Movimiento cardíaco dinámico (corazón latiendo) y movimiento respiratorio dinámico (pulmones inflables)
• Compatible con flujos de trabajo de Rayos X, TC y RM; se puede utilizar con ultrasonidos en muchas regiones
• Admite el uso de varios agentes de contraste, como sulfato de bario, yodo, gadolinio, microburbujas y óxido de hierro
• Personalizable (características de la piel, capas de grasa, tracto gastrointestinal hueco u otras adaptaciones especificadas por el cliente)

Anatomía Anatomía

• Espina dorsal completa
• Caja torácica completa
• Hombros y clavículas
• Pelvis
• Huesos femorales parciales
• Tráquea
• Corazón

2 aurículas, 2 ventrículos

4 válvulas

VCS, VCI, Aorta

Característica de apéndice

Estructuras valvulares flexibles

Esófago

Pulmones

Diafragma

Senos

• Tejido corporal-material de imitación
• Tejidos de grasa mamaria
• Tejidos de glándulas mamarias

Hígado

Vejiga biliar

Estómago

Riñones

Bazo

Páncreas

Intestinos grueso e intestino delgado

Véjiga

Cuello uterino

Canal vaginal

Ovarios

Útero

Características del corazón latiente

• Modelo de corazón palpitante con movimiento cíclico de la pared
• Cámaras rellenables de agua con mínimas bolsas de aire
• Acceso para inserción de catéter intravenoso
• Pulsatilidad ajustable: 0-200 BPM
• Longitud de pulso ajustable: 0-750 ms
• Potencia de flujo de pulso ajustable: 0-100%
• Dos salidas de 0-6 L/min (sístole/diástole)
• Salida de presión arterial de hasta 430 mmHg
• Disponible en configuraciones de 110 V o 220 V

Características del pulmón respirable

• Pulmones inflables dinámicos que permiten un movimiento respiratorio cíclico realista
• Frecuencia respiratoria ajustable: 0-45 respiraciones por minuto
• Volúmenes de respiración ajustables: 250 ml, 300 ml hasta 1200 ml en incrementos de 100 ml
• Duración del ciclo respiratorio personalizable
• Sistema completo instalado en una base segura de Garolite (G10)

Propiedades de imagen y resonancia magnética

• Optimizado para imágenes de rayos X, TC y RM
• Los tejidos de RM muestran valores de tiempo de relajación T2 realistas (buena correspondencia con la RM ponderada en T2); los valores T1 son inferiores (alrededor de ~100 ms) y menos realistas, pero aún así se pueden obtener imágenes
• Buenos resultados alcanzables con secuencias de densidad de protones

Adiciones opcionales

• Característica de piel (incluida bajo petición)
• Capas de grasa personalizadas para aumentar el IMC: se proporcionan ejemplos de complementos opcionales para IMC 28 e IMC 35
• Se vende bomba cardíaca y bomba pulmonar para permitir el movimiento cardíaco/respiratorio dinámico

Notas adicionales

• Aspecto por defecto: ámbar translúcido; característica de piel disponible a petición
• Pueden producirse pequeñas variaciones en el aspecto debido a las características del material y a las tolerancias de producción
• Tráquea hueca (circular) con diámetro interno ~6,15 mm; puede aceptar catéteres, escopios o dispositivos de vía aérea y puede personalizarse

Propiedades técnicas (acústica, densidad, atenuación, dureza, T2, motas) - formato de tabla Tipo de tejido | Velocidad acústica [m/s] | Densidad [g/cm3] | Atenuación a 2,25 MHz [dB/cm] | Dureza [Shore OO] | T2 [ms] | Moteado Órganos con motas (hígado, riñones, etc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABLE Órganos sin motas (estómago, intestinos, etc.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NO Tejido corporal | 1410 ± 10 | 1.00 | 1.5 ± 0.2 | 40 | 55 | NO/LOW Hueso cortical 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A Hueso trabecular | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A Propiedades térmicas del material que imita el hueso - formato de tabla Conductividad térmica | Capacidad calorífica específica volumétrica | Difusividad térmica | Resistividad térmica | Calor específico | Velocidad del sonido 0.776 W/m-K | 1,040 MJ/m3-K | 0,746 mm2/s | 1,289 m-K/W | 0,978 J/g-°C | 3070 m/s Valores HU del material que imita el tejido - formato de tabla Tipo de tejido | Valor HU (promedio) Tejido corporal | -25 Hueso trabecular | 800 Hueso cortical | 1300 Aorta | 40 Vena cava | 40 Tráquea | 80 (parte de tejido), -1000 (parte llena de aire) Pulmones | -850 Páncreas | 110 Diafragma | 80 Tejidos grasos mamarios | -25 Tejidos de glándulas mamarias | 35 Cuello uterino | 50 Canal vaginal | 50 Bazo | 110 Riñones | 110 Vejiga | 35 Pared del recto | 100 Pared del colon sigmoide | 100 Corazón | 40 Útero | 50 Intestino Grueso/Pequeño | 80 (parte tisular), -1000 (parte aérea) Características / especificaciones técnicas

• Nombre comercial: Torso femenino adulto (dinámico)
• SKU: TO-A06
• Modelos de torso disponibles: Mujer (Dinámico), Mujer (Estándar)
• Opciones de modelos de imagen disponibles: Rayos X CT, US; Rayos X CT, MRI
• Dimensiones físicas del fantoma (producto de fotones/núcleo): aprox. 29 x 14 x 11 pulgadas (aprox.)
• Tamaño del envío con estuche rígido: aprox. 46 x 36 x 17 pulgadas
• Peso del producto (fantoma): aprox. 80 lbs; peso del envío con estuche: aprox. 136 lbs
• Artículos incluidos: Fantasma de torso adulto (dinámico); bomba cardiaca y bomba pulmonar (sistema instalado en la base, si procede); manual de usuario / instrucciones de montaje; maletín de transporte rígido; 2 años de garantía y servicio de atención al cliente
• Materiales: resina blanda a base de uretano para tejidos blandos; compuesto patentado a base de epoxi reforzado con cerámica para huesos sintéticos
• Propiedades de IRM: tiempos de relajación T2 realistas, valores T1 ~100 ms (menos realistas)
• Compatibilidad con el contraste: medios basados en sulfato de bario, yodo, gadolinio, microburbujas y óxido de hierro
• Rangos dinámicos: corazón 0-200 BPM; pulmón 0-45 respiraciones/min; salidas cardíacas hasta 6 L/min por salida; presión arterial hasta 430 mmHg
