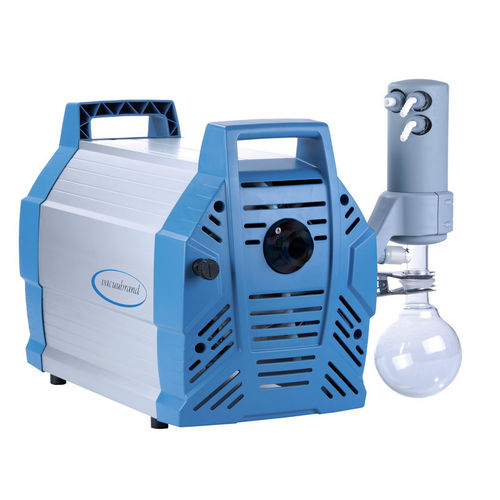

Bomba de vacío de laboratorio MV 10C NT +EK

de diafragmasin aceitemultietapa

Vista general

• Excelente resistencia química y tolerancia a vapores
• Reducción del tiempo de proceso gracias a altas capacidades incluso cerca del vacío final
• Muy baja vibración y funcionamiento silencioso
• Buen vacío final incluso con gas ballast
• Modelos +EK: recuperación de disolventes mediante condensador de emisión

Descripción del producto
Las bombas de membrana, versión química de cuatro etapas, proporcionan una evacuación continua y sin aceite de gases y vapores corrosivos, cumpliendo exigentes requisitos industriales. La configuración de cuatro etapas y ocho cilindros del MV 10C NT combina elevada capacidad de aspiración con un vacío final de 0.9 mbar en un diseño compacto. Las partes en contacto con el gas están recubiertas con fluorocarbonos de alta resistencia química. Las membranas PTFE tipo sandwich aumentan la fiabilidad y la vida útil. La versión +EK incluye un condensador de emisiones para recuperación de disolventes. Opcionalmente está disponible un separador de entrada en vidrio (AK) con recubrimiento protector para protección frente a partículas y gotas.

Datos clave del producto

• Vacío final: 0.9 mbar
• Vacío final con gas ballast: 1.5 mbar
• Capacidad máxima (50 Hz): 9.5 m³/h

Datos técnicos e ilustraciones
Máx. capacidad 50 Hz: 9.5 m³/h
Máx. capacidad 60 Hz: 5.6 cfm
Vacío final: 0.9 mbar / 0.68 torr
Vacío final con gas ballast: 1.5 mbar / 1.1 torr
Número de cilindros: 8
Número de etapas: 4
Temp. ambiente mín. (operación): 10 °C
Temp. ambiente máx. (operación): 40 °C
Temp. almacenaje mín.: -10 °C
Temp. almacenaje máx.: 60 °C
Presión máx. de salida (abs.): 1.1 bar
Conexión aspiración: Brida KF DN 25
Conexión presión: Oliva DN 8-10 mm
Conexiones refrigeración: 2 × oliva DN 6-8 mm
Potencia nominal: 0.53 kW
Velocidad nominal (50/60 Hz): 1650 min⁻¹
Clase de protección IEC 60529: IP 40
Dimensiones (L × An × Al): 528 × 387 × 395 mm
Peso: 28.3 kg
Ruido (50 Hz): 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (atmósfera interna únicamente)
Certificación NRTL: No
Entrega: Grupo de bombeo montado, listo para uso, con manual
Rango tensión nominal 1: 200–230 V
Frecuencia: 50–60 Hz

Características / especificaciones técnicas

• Modelo: MV 10C NT +EK
• Tipo: Bomba de membrana para química, 4 etapas, 8 cilindros (sin aceite)
• Vacío final (sin gas ballast): 0.9 mbar
• Vacío final (con gas ballast): 1.5 mbar
• Capacidad (50 Hz): 9.5 m³/h
• Potencia motor: 0.53 kW
• Conexión aspiración: KF DN 25
• Conexión presión: Oliva DN 8-10 mm
• Conexiones refrigeración: 2 × DN 6-8 mm
• Dimensiones: 528 × 387 × 395 mm
• Peso: 28.3 kg
