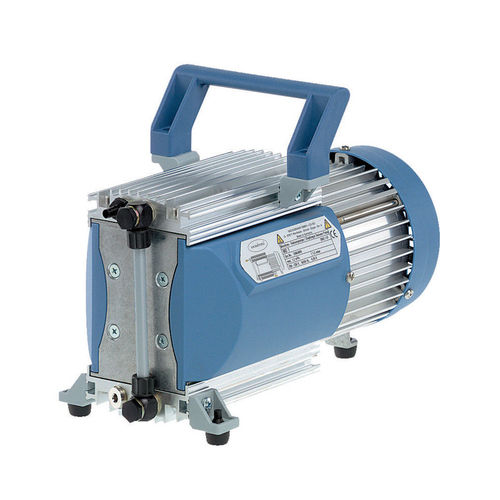

Bomba de vacío de laboratorio MD 1

de diafragmasin aceiteseca

Vista general

• Bombear y evacuar sin aceite ni contaminación
• Alta velocidad de bombeo incluso cerca del vacío final
• Vacío final: 1,5 mbar (≈1,1 torr)
• Funcionamiento muy silencioso y baja vibración
• Larga vida útil de las membranas; accionamiento sin mantenimiento

Descripción
La bomba de membrana MD 1 es una bomba compacta y sin aceite para la evacuación y el bombeo de gases no corrosivos. Su diseño de tres etapas con membranas planas guiadas con precisión proporciona una elevada capacidad de aspiración cerca del vacío final en comparación con diseños de dos etapas. El circuito de flujo está fabricado en aluminio y plásticos seleccionados; membranas en PTFE/FKM y válvulas en FKM permiten un uso amplio en aplicaciones con gases no agresivos. La MD 1 ofrece baja vibración, larga vida de membranas documentada y se entrega lista para su uso.

Datos técnicos (valores clave)

• Modelo: MD 1
• Máx. capacidad de aspiración (50 Hz): 1.2 m³/h
• Máx. capacidad de aspiración (60 Hz): 0.82 cfm
• Vacío final: 1.5 mbar / 1.1 torr
• Número de cilindros: 4
• Número de etapas: 3
• Conexión de aspiración: Oliva DN 6 mm
• Conexión de salida: Silenciador / G1/8"
• Potencia nominal: 0.08 kW
• Velocidad nominal (50/60 Hz): 1500 / 1800 min-1
• Clase de protección (IEC 60529): IP 40
• Dimensiones (L x An x Al): 326 x 143 x 215 mm
• Peso: 7.3 kg
• Nivel sonoro (50 Hz): 40 dBA
• Máx. presión de salida (abs.): 1.1 bar
• Temperatura de operación: 10 °C a 40 °C
• Temperatura de almacenamiento: -10 °C a 60 °C
• Conformidad ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmósfera interna)
• Certificación NRTL: Sí
• Rangos de tensión nominal: 220-230 V; 100-115 V; 120 V
• Frecuencia de red: 50-60 Hz
• Materiales de la vía de flujo: Aluminio y plásticos seleccionados; membranas PTFE/FKM; válvulas FKM

Aplicaciones / Ejemplos

• Pre-vacío para bombas turbomoleculares
• Bombeo y evacuación de gases no corrosivos en laboratorios e industria

Contenido de la entrega / Accesorios
Bomba suministrada completamente montada y lista para usar, con manual. Repuestos y consumibles (kits de membrana y válvulas) disponibles por separado.

Características adicionales

• Tipo: Bomba de membrana seca, sin aceite, 3 etapas
• Campos típicos: laboratorios, instrumentación analítica, pre-vacío
• Homologaciones: ATEX (atmósfera interna), NRTL
