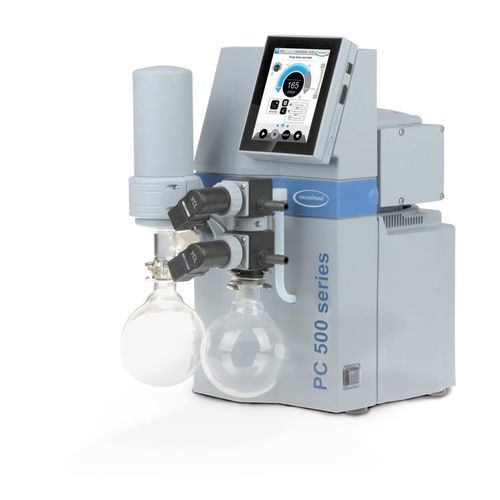

Bomba de vacío de laboratorio PC 520 select

de diafragmasin aceitemultietapa

Resumen

• Controlador VACUU·SELECT con interfaz gráfica que simplifica los flujos de trabajo del laboratorio
• Procesos predefinidos que ahorran tiempo y aportan resultados reproducibles
• Editor de aplicaciones intuitivo para crear secuencias personalizadas
• Bomba de membrana química de dos etapas (basada en MZ 2C NT) compatible con solventes y condensados
• Funcionamiento simultáneo de dos aplicaciones de vacío independientes con control electrónico

Descripción del producto
El puesto de bombeo químico PC 520 select ofrece una solución compacta y económica para operar en paralelo dos procesos de vacío controlados electrónicamente con una sola bomba. La unidad se basa en la bomba MZ 2C NT de dos etapas y está pensada para aplicaciones de vacío de laboratorio de tamaño medio con solventes habituales. Cada conexión de vacío dispone de una electroválvula independiente para el control electrónico y válvulas de retención para evitar contaminación cruzada. El controlador VACUU·SELECT incluye una interfaz basada en aplicaciones, procesos predefinidos, control manual de consigna, modos de destilación y un editor por arrastrar y soltar para crear secuencias personalizadas. Para la evaporación de solventes, el sistema detecta la presión de ebullición y cambia a control de dos puntos para estabilizar la presión durante la ebullición. El separador de entrada (vidrio con recubrimiento protector) evita la entrada de partículas y gotas en la bomba. El condensador de vapores de escape permite una recuperación de disolventes próxima al 100% cuando se utiliza con una línea de agua fría o un enfriador adecuado.

Datos técnicos y gráficos
Máx. capacidad de aspiración 50 Hz: 2 m3/h
Máx. capacidad de aspiración 60 Hz: 1.4 cfm
Vacío final: 7 mbar / 5 torr
Vacío final con gas ballast: 12 mbar / 9 torr
Número de cabezas: 2
Número de etapas: 2
Controlador de vacío: VACUU·SELECT
Temp. ambiente operación min: 10 °C
Temp. ambiente operación max: 40 °C
Temp. almacenamiento min: -10 °C
Temp. almacenamiento max: 60 °C
Presión máxima de salida (abs.): 1.1 bar
Conexión de entrada: 2 x racor DN 8-10 mm
Conexión de salida: racor DN 8-10 mm
Conexión de refrigerante: 2 x racor DN 6-8 mm
Potencia nominal: 0.18 kW
Velocidad nominal 50/60 Hz: 1500/1800 min-1
Clase de protección IEC 60529: IP 20
Dimensiones (L x A x H): 435 x 272 x 457 mm
Peso: 19.6 kg
Nivel de ruido a 50 Hz: 45 dBA
Conformidad ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Contenido del suministro: Unidad de bombeo completamente montada, lista para usar, con manual
Tensión nominal: 230 V
Frecuencia: 50-60 Hz
Interfaz: Ethernet (RJ45): Modbus TCP / USB (Type A): transferencia de datos, actualización de software / RS-232 (adaptador requerido)

Características / Especificaciones técnicas

• Modelo: PC 520 select
• Principio de bombeo: Bomba de membrana química de dos etapas (basada en MZ 2C NT)
• Caudal 50 Hz: 2 m3/h
• Vacío final: 7 mbar (5 torr)
• Vacío final con gas ballast: 12 mbar (9 torr)
• Cabezas / etapas: 2 / 2
• Controlador: VACUU·SELECT con GUI, procesos predefinidos y editor de aplicaciones
• Operación simultánea: Dos aplicaciones de vacío independientes controladas electrónicamente
• Separador de entrada: Vidrio con recubrimiento protector
• Condensador de vapores: Para recuperación de solventes con refrigeración adecuada
• Conexiones: Entrada 2x DN 8-10 mm; Salida DN 8-10 mm; Refrigerante 2x DN 6-8 mm
• Potencia motor: 0.18 kW, 1500/1800 min-1 (50/60 Hz)
• Clase de protección: IP 20
• Dimensiones/Peso: 435 x 272 x 457 mm / 19.6 kg
• Nivel sonoro: 45 dBA (50 Hz)
• Tensión: 230 V, 50-60 Hz
