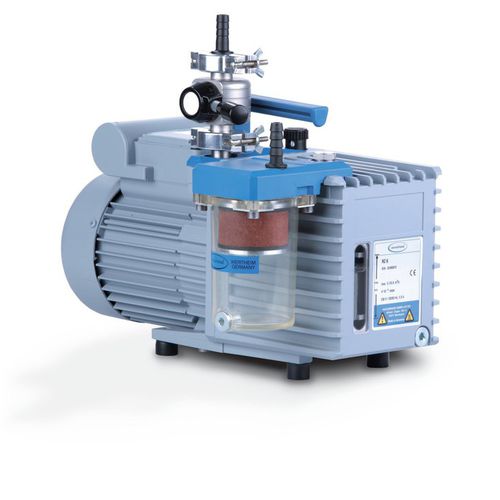

Bomba de vacío de laboratorio RZ 6

de paletaslubricadamultietapa

Resumen

• Caudales elevados incluso a niveles próximos al vacío límite
• Alta tolerancia al vapor de agua gracias al gas ballast eficaz; buen vacío límite incluso con gas ballast abierto
• Estanco al vacío al apagarse; no se requiere válvula antirretorno externa
• Gran volumen útil de aceite: intervalos de cambio de aceite más largos
• Mantenimiento sencillo por diseño telescópico

Descripción del producto
Estas bombas rotativas de paletas combinan un diseño compacto con bajo peso para su capacidad. Son adecuadas para aplicaciones de laboratorio y de proceso que requieren un buen vacío límite con caudales de gas de medios a altos. Hay paquetes de entrega disponibles que incluyen la bomba junto con el filtro de niebla de aceite FO y la válvula de aislamiento VS 16.

Detalles del producto

• Vacío límite: 2 x 10^-3 mbar
• Vacío límite con gas ballast: 1 x 10^-2 mbar
• Caudal máx. 50 Hz: 5.7 m3/h
• Caudal máx. 60 Hz: 4.0 cfm

Datos técnicos y gráficos
Caudal máx. 50 Hz: 5.7 m3/h
Caudal máx. 60 Hz: 4.0 cfm
Presión parcial final (abs.) sin gas ballast: 4 x 10^-4 mbar
Vacío límite: 2 x 10^-3 mbar / 1.5 x 10^-3 torr
Vacío límite con gas ballast: 1 x 10^-2 mbar / 0.75 x 10^-2 torr
Número de etapas: 2
Tolerancia al vapor de agua con gas ballast: 40 mbar
Temperatura ambiente mínima (operación): 12 °C
Temperatura ambiente máxima (operación): 40 °C
Temperatura mínima (almacenamiento): -10 °C
Temperatura máxima (almacenamiento): 60 °C
Presión máxima de salida (abs.): 1.1 bar
Capacidad de aceite (B-Oil) min.: 0.34 l
Capacidad de aceite (B-Oil) max.: 0.73 l
Conexión de entrada: Brida KF DN 16 / boquilla para manguera DN 10 mm
Conexión de salida: Boquilla para manguera DN 8-10 mm
Potencia nominal: 0.18 kW
Velocidad nominal 50/60 Hz: 1500/1800 min^-1
Clase de protección IEC 60529: IP 40
Dimensiones L x A x H: 420 x 230 x 240 mm
Peso: 17.8 kg
Ruido (nivel de presión sonora) a 50 Hz: 50 dBA
Incluido en la entrega: bomba cargada con aceite y completamente montada, lista para usar, con manual; incluye filtro de niebla de aceite FO y válvula de aislamiento VS 16

Características / especificaciones técnicas

• Modelo: RZ 6 (bomba rotativa de paletas de 2 etapas)
• Configuración entregada: +FO (filtro de niebla de aceite) +VS 16 (válvula de aislamiento / válvula mariposa)
• Caudal (50 Hz): 5.7 m3/h
• Vacío límite (sin gas ballast): 2 x 10^-3 mbar (typ.)
• Vacío límite con gas ballast: 1 x 10^-2 mbar
• Tolerancia al vapor de agua con gas ballast: hasta 40 mbar
• Capacidad de aceite: 0.34–0.73 L (B-Oil)
• Entradas/salidas: aspiración KF DN 16 o boquilla DN 10 mm; salida boquilla DN 8–10 mm
• Potencia motor: 0.18 kW a 1500/1800 min^-1 (50/60 Hz)
• Dimensiones (L×A×H): 420 × 230 × 240 mm; Peso: 17.8 kg
• Clase de protección: IP 40; Ruido: 50 dBA (50 Hz)
• Contenido de entrega: bomba con aceite, montada y lista para uso, suministrada con filtro FO y válvula VS 16, manual y documentación técnica
