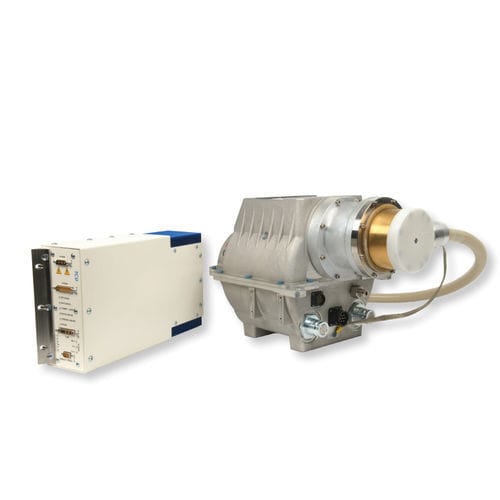

Tubo de rayos X de ánodo giratorio MCS-757730

para tomografía X

El MCS-757730 es un tubo de ánodo giratorio de 210 mm (8.27”), 5.4 MJ (7.5 MHU), la cual es el máxima capacidad térmica del ánodo. Este tubo está diseñado específicamente para uso en CT scanners, con capacidad de dirección del eje X y/o del eje Z y tamaño del punto focal ajustable. Este diseño debe ser acoplado en la Unidad de Control de Tubo (TCU) de Varex Imaging para controlar la dirección y el tamaño del punto focal. El tubo lleva un revestimiento de 7º de tungsteno, renio y molibdeno con un soporte de grafito y está disponible con los siguientes valores nominales de punto focal. Pequeño - 0.6 x 0.9 Grande - 1.3 x 1.5 IEC 60336 Carga Electrica Para la Abertura Focal: Pequeño - 120 kV, 200 mA Grande - 120 kV, 200 mA Medida Maxima del Enfriamiento del Anodo: 16,500 W (23,100 HU/seg) Maxima disipación termal continuo del Anodo: 12,000 W (16,800 HU/seg) Referencia de axes: Perpendicular a la abertura facial. Este tubo es diseñado, para uso en los encajes Varex Imaging de la serie B-903H. El MCS-757730 utiliza el aceite dieléctrico en el tubo, la encaje y el radiador. Este tubo debe ser acoplado con el TCU-310400G (genérico) de Varex Imaging.
