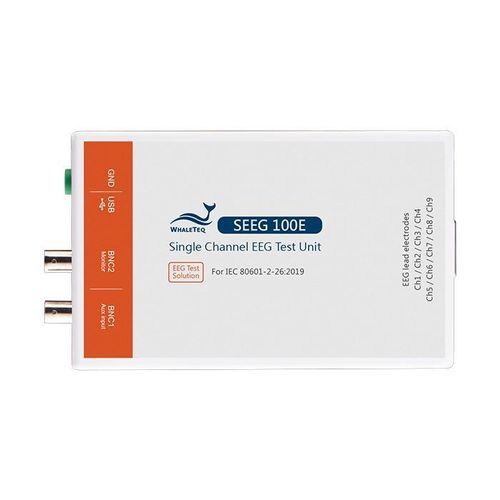

Tester de señal SEEG 100E

para EEGautomáticoUSB

Resumen
El SEEG 100E es un comprobador de rendimiento EEG diseñado para fabricantes de dispositivos médicos, laboratorios de ensayo y equipos de ingeniería clínica. Permite pruebas de conformidad según IEC 80601-2-26:2019, genera señales de baja amplitud hasta 1µV e incorpora un circuito de impedancia de salida estándar 620kΩ/4.7nF para simular una fuente EEG realista.

Funciones

• Precisión de salida: generación de señales en rango µV con resolución DAC de 0,5µV para control preciso de amplitud.
• Conmutación automática de 9 canales: pruebas por canal individual con selección de salida (Ch1–Ch9; Ch10–Ch22 están cortocircuitados).
• Reproducción de bases de datos EEG: reproduce formas de onda clínicas o definidas por el usuario (PhysioNet EDF, TXT, Binary, etc.) para verificar cadenas de procesamiento y algoritmos.
• Software asistente para IEC: procedimientos guiados para realizar pruebas de rendimiento IEC 80601-2-26, reduciendo tiempos de configuración.
• SDK para automatización: kit de desarrollo para integrar y automatizar secuencias de prueba en el entorno del usuario.

Puntos destacados

• Reproducción reproducible de ondas registradas clínicamente o compiladas por el usuario para validar el tratamiento de señales.
• Amplia variedad de tipos y rangos de señales: seno, triángulo, cuadrada, pulsos e histéresis con pasos finos en frecuencia y amplitud.
• Circuito de impedancia de salida integrado (620kΩ/4.7nF) y opciones de inyección de ruido para condiciones de prueba realistas.

Contenido del paquete (ejemplo de información de pedido)

• SEEG 100E x 1
• Caja de derivación EEG x 1
• Sujetacables x 22
• Cable USB x 1
• Cable de puesta a tierra x 1

Especificaciones técnicas

• General: Precisión de salida principal ±1% (≥50µVpp); resolución DAC 0,5µV; frecuencia de muestreo 5kHz ±0,1%; alimentación USB 5Vdc, 0,5A (modo alta potencia).
• Rangos de señal: Seno/triángulo/cuadrada/histéresis 0,05–500Hz (paso 0,01Hz); amplitud −2000 a 2000µV (paso 1µV); anchuras de pulso 2–300ms según aplique.
• Opciones de salida: Desplazamiento DC −1000 a 1000mV (paso 1mV); circuito de impedancia 620kΩ/4.7nF seleccionable; opciones de ruido 50Hz/60Hz/80Hz/100Hz para ensayo y corrección de capacitancia.
• Pedido / Accesorios: Ref. 100-EE00102 = SEEG 100E sistema de prueba de un canal con caja de derivación EEG y software asistente IEC. Opcional: Ref. 100-OT00001 aislador USB recomendado.
