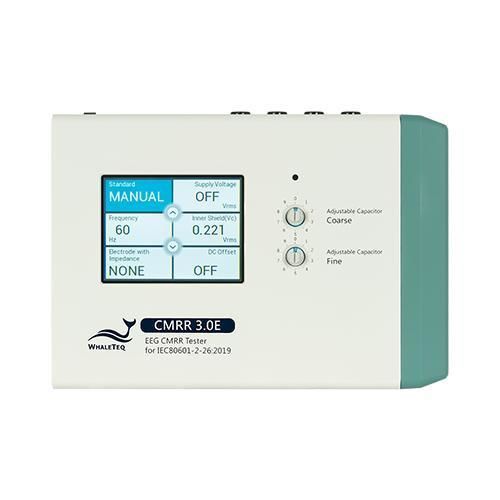

Tester de seguridad eléctrica CMRR 3.0E

de integridadde señalde tensión

Descripción general
El CMRR 3.0E está diseñado para realizar pruebas de relación de rechazo en modo común (CMRR) para EEG conforme a la norma IEC 80601-2-26:2019 y al reglamento chino GB 9706.226. La unidad integra múltiples diseños de circuito y blindaje interno/externo para reducir la complejidad de las pruebas y el ruido ambiental. CMRR 3.0E ofrece datos de prueba reproducibles para I+D, verificación de conformidad y pruebas en línea de producción de equipos EEG médicos.

Origen
Los equipos de monitorización médica operan en entornos con alto ruido eléctrico. La prueba de CMRR verifica si el equipo bajo prueba (DUT) atenúa las interferencias en modo común para mantener la integridad de la señal y la precisión diagnóstica. CMRR 3.0E emplea blindaje de doble capa en los circuitos y un mecanismo externo dedicado para aislar las interferencias ambientales. Hay disponible una cubierta de blindaje externa opcional para mediciones de mayor precisión. El equipo permite valores CMRR medibles elevados (hasta 120 dB, por encima del requisito de 89 dB) y utiliza un divisor de tensión 11:1 (110 MΩ : 10 MΩ) y un circuito de medida para determinar automáticamente la tensión del punto de modo común Vc después del condensador de 100 pF, resolviendo las dificultades prácticas de medición. Un generador de onda sinusoidal integrado suministra las tensiones y frecuencias de prueba estándar (incluyendo 20, 2.828, 0.5 Vrms y 2 Vrms). Un SDK permite la automatización de pruebas por software y un Standard Assistant Software (se vende por separado) guía la configuración y ejecución de las pruebas de conformidad.

Funciones

• Generador sinusoidal calibrado integrado y circuito de medida de tensión para garantizar la precisión de la señal de prueba y monitorizar la tensión del punto de modo común.
• Diseño de múltiples circuitos con MCU y relés electrónicos para conmutación manual o automática de líneas RC y opciones de tensión.
• Blindaje de doble capa (blindaje del circuito interno y mecanismo externo) para aislar eficazmente el ruido ambiental.
• Amplio rango de pruebas de tensión: admite valores estándar 0.5 / 2.828 / 20 / 2 Vrms y se extiende hasta 70.71 Vrms.
• Interfaz táctil para selección de electrodos y superposición de impedancia; ajuste de condensador variable para afinado.
• Pruebas automatizadas mediante SDK para secuencias de prueba controladas por software.
• Standard Assistant Software (se vende por separado) para asistir en la configuración y ejecución de pruebas de conformidad.

Puntos destacados

• Diseño de circuito todo en uno para superar limitaciones habituales de prueba; el generador calibrado integrado compensa la insuficiente salida de generadores de señal generales.
• Circuito de medida de tensión calibrado que confirma la tensión del punto de modo común al ajustar la capacitancia variable.
• Alto CMRR en pruebas desequilibradas de hasta 111 dB; cubierta de blindaje opcional para mediciones de CMRR aún más altas.
• Procedimiento de prueba simplificado que permite completar los elementos exigidos por la norma con mínima intervención del usuario.

Pedido / Contenido del paquete (sistema de ejemplo)

• Número de modelo: CMRR 3.0E
• Probador CMRR EEG con 11 terminales compuestos para IEC 80601-2-26:2019 y GB 9706.226
• Contenido del paquete: CMRR 3.0E x 1; Cubierta superior de blindaje x 1; Cubierta inferior de blindaje x 1; Terminal compuesto x 11; Cable USB x 1; Cable de tierra x 1; Adaptador de corriente 12V x 1 (cable de alimentación no incluido)

Especificaciones técnicas

• Tensión de suministro: 0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• Tensión del punto CM: 1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• Frecuencia: 50 / 60 / 100 / 120 Hz — ±1%
• Electrodo con impedancia: cambiar electrodos mediante la pantalla táctil — Opciones: None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• Electrodo sin impedancia: cambiar electrodos mediante la pantalla táctil — Opciones: RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• Impedancia de desequilibrio, R: 10 kΩ — 10 kΩ ±1%
• Impedancia de desequilibrio, C: 47 nF — 47 nF ±5%
• Desplazamiento DC: Alimentado por una batería preinstalada reemplazable, puede aplicarse en RA / LA / LL / V1~V6 — 150 mV ±1%; Hasta 40 h con uso intermitente
• Condensador 100 pF: medido indirectamente usando divisor de tensión 11:1 (110 MΩ : 10 MΩ) — 100 pF ±5%
• Entorno: Destinado a un entorno de laboratorio normal; selección estable de componentes críticos en el rango indicado. Nota: el divisor 110 MΩ puede verse afectado por humedad superior al 85% — Funcionamiento: 15 - 30°C; 10 - 75% HR
• *Nota de medición: requiere medición con un multímetro de mayor precisión.
