Panel de regulación de presión para el suministro centralizado de gas hasta 10 m³/h, cambio manual
acabado compacto (p.ej. apto para armarios de botellas)
minimiza el peligro de accidentes y crea más espacio de trabajo
para asegurar automáticamente el suministro continuado de gas
completalmente montado y verificado
opcional con dispositivo de cierre rápido HDS17
acorde con la normativa DIN EN ISO 14114 y el reglamento sobre acetileno (TRAC)
Ventajas
panel de regulación de presión completamente probado y listo para su uso
instalación mural rápida y sencilla
diseño compacto (p.ej. apto para armarios de botellas
panel de regulación de presión según DIN EN ISO 14114
regulador de presión según DIN EN ISO 7291
Uso
El panel de regulación de presión permite un suministro de gas centralizado mediante puestos de trabajo minimizando el peligro de accidentes.
Por lo tanto, se suprime el suministro mediante botellas individuales.
Construcción

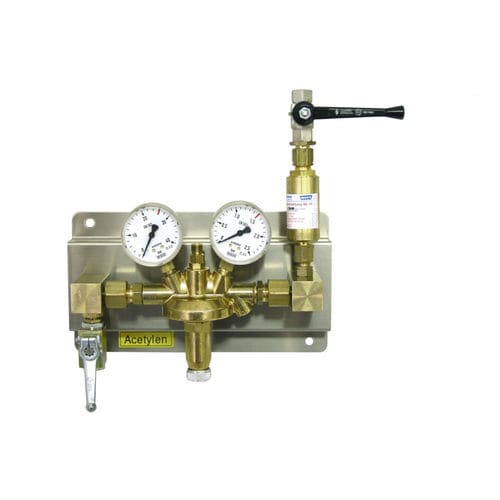

Panel de regulación de presión simple 684NG (1x1)
Panel de regulación de presión doble 684NG con cambio manual (2x1)
compuesto por:
1x o 2x Válvula de bola de alta presión de 2/2 vías DN6, según modelo
1x regulador de presión con válvula de alivio
1x dispositivo de seguridad 85-10 según DIN EN ISO
5175-1 contra retorno de gas y retroceso de llama
1x lave de bola en la salida DN8; G 3/8 hembra
completamente probado y montado en una placa de acero inoxidable
Opciones
dispositivo de corte rápido HDS17 según TRAC 207 Nº 11.2 y EN ISO 15615
mangueras estándar (BAM) para la conexión del panel de regulación de presión y el suministro de gas (botellas, bloques de gas, ...), Conectores según la conexión del bloque
