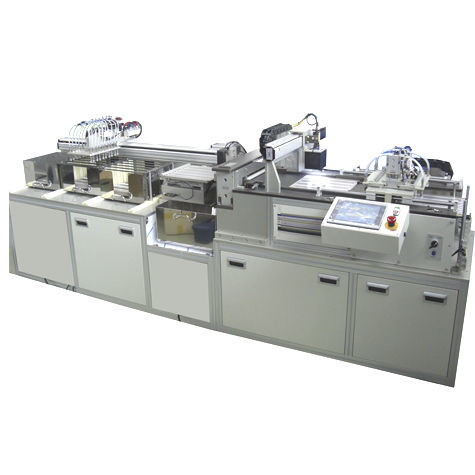

RSAG-110 es un sistema de corte automático que corta las hojas de prueba de glucosa acabadas en anchuras más pequeñas de tamaños de fila (tarjeta de fila).
El sistema funciona alimentando automáticamente las hojas apiladas en la cortadora para cortarlas en hileras, las hileras cortadas pasan por un proceso de inspección donde las hileras "Buenas y No Buenas" (sin marca y con marca NG) se clasifican en dispositivos de almacenamiento separados.
Toda la operación es automática y manos libres para obtener el máximo beneficio de la producción.
CONFIGURACIÓN DEL SISTEMA
- Elevador de pilas: carga de 200 hojas
Herramienta porta-dedos (Robot y vacío)
- Cortadora de filas :
Recuento de cortes: Hojas cortadas en 10 filas (O según requerimiento del cliente)
Tratamiento térmico de la hoja: Templado a alta temperatura
Dureza de la cuchilla: Dureza Rockwell - más de Hrc50
Recubrimiento de la hoja: Recubrimiento de titanio
Posición de corte: Ajustable mediante micrómetro incorporado
- Receptor de hileras y almacén: Tipo elevador (las filas cortadas se apilan en cada almacén)
- Sistema de transporte (ancho): Motor y sistema de cinta
- Control del sistema: Control PLC - pantalla táctil
- Motor: Control de velocidad ajustable
ESPECIFICACIONES
- Hoja aplicable: Hoja de prueba de glucosa acabada
- Capacidad de carga de hojas: Máximo 300 hojas
- Capacidad: Alrededor de 720 hojas/hora (Basado en el tiempo de tacto máx. 5 seg)
- Precisión de corte: ±0,1 mm
- Alimentación: 220VAC, 1P, 50/60Hz
- Corriente: 2.2KVA, 10A
- Requerimiento de aire: 5~7kgf/㎠ (suministro de presión constante)
---
