Tecnología analógica pura para aplicaciones de seguridad
Para tensiones nominales del sistema de hasta 690 V
Control de subtensión y sobretensión para sistemas trifásicos de CA

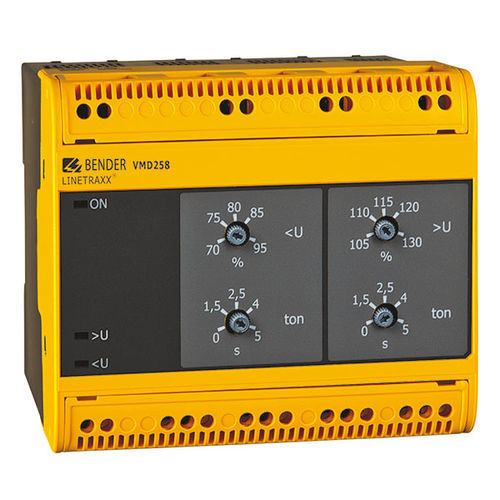

El relé de tensión VMD258 supervisa los sistemas de CA trifásicos para detectar subtensiones y sobretensiones (función de ventana). No es necesaria la conexión del conductor neutro, por lo que es adecuado para sistemas de 3 CA.
La tensión para alimentar la electrónica se toma del sistema a vigilar. La alimentación de la electrónica, los relés y la conexión para el dispositivo externo de almacenamiento de energía están aislados del sistema mediante doble aislamiento. Unos transformadores de entrada especiales atenúan las interferencias procedentes del sistema.
Los valores de respuesta para subtensión y sobretensión, así como los retardos de respuesta, se pueden ajustar de forma continua.
Control de subtensión y sobretensión para sistemas 3AC
No requiere tensión de alimentación independiente
Relés de alarma independientes para subtensión y sobretensión con dos contactos conmutados libres de potencial
Valor de respuesta ajustable: 0,7...0,95 x Un/1,05...1,3 x Un
---
